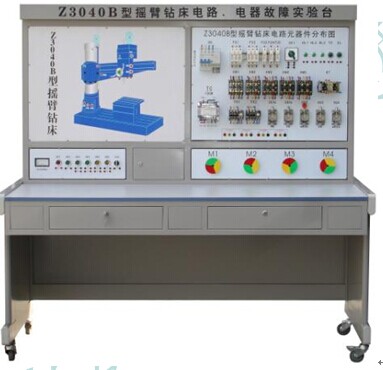

JG-Z3040B 型摇臂钻床电气技能培训考核实验装置

一、概述

“ JG-Z3040B 型摇臂钻床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修 电工 鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气 维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

本装置适用于摇臂钻床电气控制的模拟与电气故障排除的技能考核。

三、技术性能

1 、输入电源：三相四线（～ 380V ± 10% 50Hz ）

2 、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85%( 25 ℃ ) 海拔 < 4000m

3 、装置容量：＜ 1KW

4 、 外形尺寸： 1410mm × 725mm × 1535mm

四、装置的 基本 装备

1 、电源控制面板（铝质面板）

（ 1 ）交流电源（带有漏电保护措施）提供三相交流电源（ 380V ）

（ 2 ）人身安全保护体系

屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2 、主令控制及图示板（铝质面板）

面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。面板上印有 C650 型普通车床示意图，可以很直观地看出 C650 普通车床的外形轮廓。

3 、元器件安装板

面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4 、三相异步电动机

四只 380V 三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。

5 、故障开关箱

设有 32 个开关，其中 K1 到 K17 用于故障设置； K18 到 K32 保留。

6 、实验桌

实验桌为铁质双层亚光密纹喷塑 结构 ，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。

7 、无线智能考核系统 ( 免布线 )

该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有无线智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶显示屏、轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点的误排次数 , 具有发卷、提交功能。

8 、仿真软件

软件可以完全仿真机床电路的工作过程。

五、实验项目及主要内容

1 、学生熟悉常用低压电器的机构、原理；

2 、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；

3 、提高学生的动手能力的技能操作水平；

4 、通过对机床故障排除，完成机床常见故障的排除；

5 、利用智能答题器进行排故和答题。
