JGCXTK － 2 型 机床电气技能实训考核鉴定装置（四合一）
一、概 述
机床电气技能考核实验装置，是为各大、中专院校、技校、职校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实验、实习、考核职业技能鉴定而研制开发的培训实验设备。该设备全部采用实际工业用电器，可靠性好、寿命长。装置外形美观，使用操作方便，直观性强，可用于相关课程的课堂演示、实验、实习，更可用于机床电气控制线路维修技能的培训。该设备还能提供全方位真实的机床电气故障排除技能的训练，极大地提高了学生对机床设备的维修技能，克服了以往只能在实际设备上进行教学，费用高且又难以实现教学的目的。本设备已在多所大、中专院校、维修电工培训、鉴定单位推广应用，效果较好。
二、特点
1. 本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，设有一台铣床、一台车床、一台镗床、一台磨床，该配电柜将四种机床电气线路合为一体，各种机床占地面积小，外形美观；
2. 直观性强，通过操作可熟悉了解机床的电气线路；
3. 技能培训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排除故障的训练要求；
4. 可以人为的设置故障点，仅通过开关切换就可设置；
5. 设备要有电压、电流漏电保护装置；
6. 柜面为双面结构，两边可以同时操作，互不影响 。
7 、无线智能考核系统 ( 免布线 )
该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有无线智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶显示屏、轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点的误排次数 , 具有发卷、提交功能。
三、机床电气技能培训考核柜的技术参数
1 ．输入电压：三相四线（或五线）制 380V ± 10% 50HZ
2 ．工作环境：环境温度范围为 -5 ～＋ 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）海拔＜ 2000m
3 ．装置容量：＜ 1.5kVA
4 ．外形尺寸： 700 × 600 × 1700mm 3
5 ．设备重量： 200kg
四、装置主要由以下几个部分组成
1. 控制柜门
在控制柜门面上，装有一只交流电压表、一只交流电流表、定时器兼报警记录仪、电压指示切换开关；启动、停止、急停按钮， X62W 万能铣床、 C6140 普通车床、 T68 卧式镗床及 M7120 平面磨床的操作按钮和动作指示；
通过电压指示切换开关可在这只电压表上分别指示电网的 UUV 、 UVW 、 UWU 线电压值；装有交流电流表，用来监视负载大小；
三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，来控制机床电路的总电源的，急停按钮是用来当发生事故时的紧急停止开关
2. 控制柜主体
控制柜分六个部分：
第一部分为 X62W 万能铣床的电气线路部分，在该面板上装有 X62W 铣床所有的元器件；
第二部分为 C6140 普通车床的电气线路部分，在该面板上装有 C6140 车床所有的元器件；
第三部分 T68 卧式镗床的电气线路部分，在该面板上装有 T68 卧式镗床所有的元器件；
第四部分 M7120 平面磨床的电气线路部分，在该面板上装有 M7120 平面磨床所有的元器件；
第五部分为故障设置箱，每种机床电路的故障箱盖上印有对应的机床的电气原理图，故障箱内设有 67 个故障开关，其中 X62 设有 18 个故障点、 C6140 设有 14 个故障、 T68 设有 17 个故障点、 M7120 平面磨床设有 18 个故障点，每个故障箱门均配有钥匙，便于管理和考核。
第六为电机面板，共有四台电机，用来模拟实际机床的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。
控制柜设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
五、完成的实验项目
1 ．认识低压电气的结构；
2 ． C6140 普通车床电气控制培训；
3 ． 利用智能答题器对 C6140 普通车床电气线路故障的设置与排除实训；
4 ． X62W 万能铣床电气控制培训；
5 ． 利用智能答题器对 X62W 万能铣床电气线路故障的设置与排除实训；
6 ． T68 卧式镗床电气控制培训；
7 ． 利用智能答题器对 T68 卧式镗床电气线路故障的设置与排除实训；
8 ． M7120 平面磨床电气控制培训；
9 ． 利用智能答题器对 M7120 平面磨床电气线路故障的设置与排除实训；

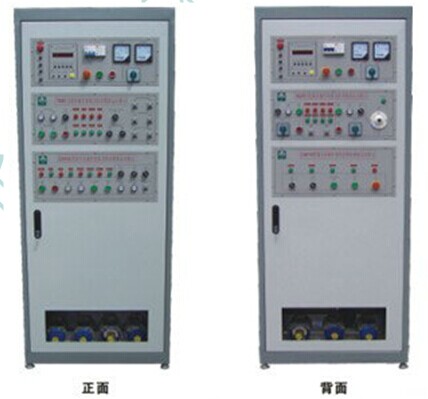

六、产品图片
|
