JG-FX02 型 风向跟踪风力发电实训装置

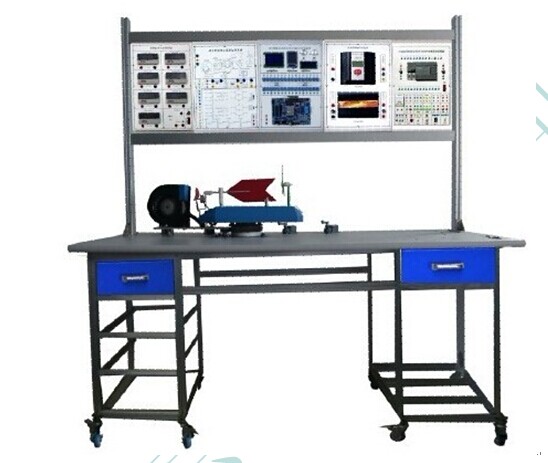

风向跟踪风力发电实训装置是风向跟踪风力发电实训装置小型化产品,用 120W 的鼓风机模拟自然风,其风力大小,风吹方向可以改变,鼓风机整体在桌面上旋转来改变风吹方向,鼓风机叶
片的转速可进行变频调速。
![](images2/ja95.jpg)
一、技术参数:
环境温度 : 使用时 0 ~ 40 ℃ , 保存时 -20 ~ 70 ℃
相对湿度: 35 ~ 85 % RH (不结露
环境空气:不含腐蚀性可燃性气体,无大量导电性尘埃
供电电源: DC24 2A
二、系统简介:
本系统有实验台、模拟风装置系统、风向跟踪装置系统、被控对象挂箱、单片机挂箱、 PLC 主机挂箱、变频器挂箱、逆变器挂箱和检测仪表与负载挂箱等组成。
三、实验内容:
1 、 PLC 基本指令实验
1 )基本顺控指令实验
2 )定时器应用实验
3 )计数器应用实验
4 )脉冲指令实验
5 )旋转移位指令实验
6 )常用应用指令实验
2 、变频器基本实验
3 、单片机基本实验( 150 多个实验)
4 、模拟风能 PLC 控制实验
5 、直流电机调速实验
6 、变频器控制实验
7 、充电控制器实验
1 )接反保护实验
2 )控制器对蓄电池的过充保护实验
3 )控制器对蓄电池的过放保护实验
4 )防反充实验
8 、风向跟踪 PLC 控制实验
9 、模拟风能单片机控制实验
10 、风向跟踪单片机控制实验
11 、逆变器原理实验
JG-FX03 型 风向跟踪风力发电实训装置
JG-FX03 型 风向跟踪风力发电实训装置就是基于风力发电的原理,以及电能的整流、储存和逆变而开发的。是一套具有实际操作功能和实验功能的高标准教学系统,系统重点突出了教学的直观性和实
验操作的方便性,效果生动、直观形象、现场敢强 .
一、系统简介:
本系统由被控对象和控制单元两部分组成;被控对象由鼓风机、风车、风速风向检测系统、机舱跟踪电机、发电机、液压站等组成。风速风向显示单元(触摸屏)、控制及接线端子单元等组成。控制单元采用挂箱式,可以方便的拿取,有利于二次开发。
分 5 个挂箱分别如下:
1 .模拟风力发电装置
2. PLC 主机挂箱
3. 变频调速控制挂箱
4. 风速风向显示挂箱
5. 控制及接线端子挂箱
二、实验内容:
1 、杀出控制实验
2 、风机运行风速调节实验
3 、风车点动运行试验
4 、风车自动运行试验
5 、风车风机组合控制实验
6 、随动系统控制实验
7 、带刹车的随动系统控制实验
8 、风向跟踪风力发电定时控制实验
9 、自动控制风向跟踪和风力发电实验
JG-FX04 型 风向跟踪风力发电实训装置
风向跟踪风力发电实训装置是以实际风力发电为原型而设计制作的,是一套具有实际操作功能的高标准教学系统,系统重点突出了教学的直观性和实验操作的方便性,效果生动直观形象、现场感强。
一、技术参数:
环境温度:温度 0 ~ 40 ℃,保存时 0 ~ 70 ℃
相对湿度: 35 ~ 85 % RH (不结露)
环境空气:不含腐蚀性可燃性气体,无大量导电性尘埃
工作电源: AC220 ± 5 % DC24V
供电电源:单相三线 AC220 ± 5 % 50HZ
功耗:≤ 1500W
二、系统简介:
本系统由模拟风系统、模拟风控制系统、离网逆变系统、充电控制系统、负载系统和风能控制系统组成。
三、实验内容:
1 、杀出控制实验
2 、风机运行风速调节控制实验
3 、风车运行点动实验
4 、风车自动运行实验
5 、风车风机组合控制实验
6 、随动系统控制实验
7 、带刹车的手动变频控制
8 、风向跟踪风力发电定时控制实验
9 、自动控制风向跟踪风力发电试验
10 、变频器实验
11 、风能充电控制实验
12 、单项离网逆变实验
13 、充电控制器试验
1 )接反保护实验
2 )控制器对蓄电池的过充保护实验
3 )控制器对蓄电池的过放保护实验
14 、风况检测试验
15 、发电功率测量实验
|
