JG — 99KGA1 智能型( DVD 十 四 合一)
家电音视频维修技能实训考核装置
一、产品概述 :
JG — 99KGA1 智能型 家电音视频维修技能实训考核装置是一套软、硬件齐全的的音视频实训考核平台,本装置在遵循实际的三洋单片机(彩电)、 TA 两片机、 UPC 三片机、调频调幅收音机、双声道录放机、 DVD 视盘机、功放电路的基础上把各种机型分解成若工个可供教师讲解的单元电路,各单元电路板的正面印有电路原理图,反面是印刷电路。原理图与印刷电路位置一一对应,便于学生分析电路。
另外本装置配有多种功能强大的教学软件可帮助教师实时绘制和修改电路;家电演示软件可进行故障演示;考核系统监控系统软件可以对学生进行在线考核。在上述软件的支持下,使家用电器教学向智能化、高层次迈进。
实训台设有全数字式仪表,用来指示输入市电电压、行输出级工作电压、行输出级工作电流等。
实训台有多重安全保护措施:市电输入有漏电开关、保险和隔离变压器等。

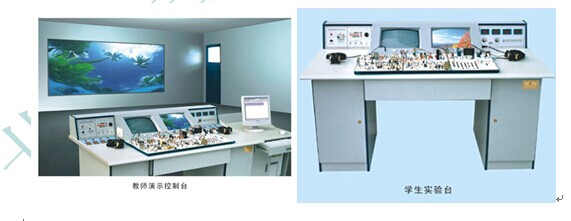

![](images2/ja51.jpg)
二、 显著特点 :
1 、配置电路图讲解、绘制电化教学软件
2 、配置考核系统监控系统软件
3 、配置家电演示软件
4 、采用特殊技术,彻底解决由工分割电路带来的图象拖尾问题。
5 、所配软件可通过人机对话进行故障模 拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施,进行电化教学,效果会更加理想。
7 、黑白、彩色显管采用卧式安装结构,不仅降低了实验台的高度,而且避免了光线直射学生的眼睛,从而保护学生的视力。
8 、显示仪表全部采用数字式,读取数据直观、 准确。
9 学生台配备答题器,方便教师完成对学生技能的考核。
三、考核系统特点:
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置 20 多个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码,进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
四、实验机种配置( DVD 十四合一) :
1 、配置电路图讲解、绘制电化教学软件
2 、配置家电演示软件
3 、 TA 东芝两片彩色电视机
4 、彩色三洋单片线路电视机( I 2 C 智能总线控制,带 AV/TV 转换和重低音);
5 、 DVD 视盘机(兼容超级 VCD/CVD/SVCD/DVCD/MP3/CD 等);
6 、音响功率放大器(带数码混响及动态荧光显示);
7 、 AC-3 、 DTS 双解码及 5.1 声道环绕声功率放大器;
8 、多功能信号源;
9 、黑白东芝两片集成电路电视机;
10 、黑白 UPC 三片集成电路电视机;
11 、分立黑白电视机;
12 、调频、调幅超外差式立体声收音机;
13 、双声道立体声录放机;
14 、考试、考核系统;
五、设备性能
本装置由实训台、实训桌、显像管箱、 5.1 声道扬声器系统和实训组件五部分组成
,; 实训台
,;
( 1 )交流电源(均带有过流保护)
输出电源: 市电不隔离输出 220V 50Hz
隔离变压器输出 220V 50Hz
彩电遥控电源 14.5V 50Hz
( 2 )直流电源 : ± 24V/+12V/+5V
( 3 )彩色信号发生器
① 输出信号频率范围:第 12 频道
② 电视信号形式:分为圆、点、格、黑白格、彩色、单色等 16 种形式,可通过按键直接选择
③ 输出信号:有视频、伴音(中频 6.5M )、射频输出接口
④ 信号制式: PAL-D/K
( 4 )智能考核接口单元:答题器接口、 PC 机串行接口、彩电模块接口
2 .显像管箱 :
采用 14 吋显像管(彩虹管),内置消磁线圈
14 吋黑白显像管,内置消磁线圈
,; 实训组件 :
( 1 ) TA 两片遥控彩电模块
采用 TA (东芝)二片机芯( TA7680 、 TA7698 )和 M50436 - 560SP 遥控系统,具有全遥控、自动存台功能。可设置故障点。
( 2 )三洋 I 2 C 遥控彩电模块
采用采用三洋单片机电路 (LA76810) ,配合三洋单片遥控电路 (LC863528 系列微处理器 ) ,具有集成度高、电路大大简化、 I 2 C 总线控制、全遥控、自动存台等特点,内置智能实训考核电路系统,可由电脑设置 21 个隐蔽故障点完成智能实训考核。设有智能故障转换接口单元、遥控器单元、红外接收控制单元、键盘控制单元、伴音输出电路单元、小信号处理 IC 单元、总线 IC 单元、行帧处理电路单元、隔离开关稳压电路单元、内置设故排故系统
( 4 )黑白机实训模块
采用 NEC 公司的 uPC 三片集成电路,设有交流 14.5V 电源输入端口、串联稳压电源单元、图像中频放大与检波单元帧扫描单元、同步分离单元、视频放大单元、 AFC 行振荡行推动行输出单元、伴音中放鉴频与功放单元,可设置故障点。
( 5 )集成调幅收音机模块: AM 频率范围中波 533kHz ~ 1605kHz 、中频频率 465kHz ,可设置故障点。
( 6 )集成调频调幅收音机模块: FM 频率范围 88MHz ~ 108 MHz 、调制信号频率范围 100 ~ 10000Hz 、中频频率 10.7M 、最大频偏 75 kHz 、灵敏度小于 1uV 、不失真功率大于 1W ,可设置故障点。
( 7 )卡拉 OK 模块:双路话筒输入、左右声道输入输出、音量及混响调节,可设置故障点。
( 8 ) 5.1 声道解码器及立体声功放模块: 杜比 AC-3 解码器、左右声道输出、重低音输出、中置输出、 TO 立体声功放输出。
( 9 ) DVD 机模块: DVD 机芯及伺服电路单元、 DVD 键盘控制、显示及遥控单元、 DVD 内置稳压电源、 DVD 光 盘, 可设置故障点。
( 10 ) 5 . 1 声道扬声器系统 :左右立体声高低音主扬声器、中置扬声器、后置重低音扬声器、左右环绕扬声器。
( 11 )智能实训考核系统 系统由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由显示屏、轻触键盘、微处理器、存储器、通信模块组成。
考核系统的功能:
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置 20 多个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码,进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
,;
4 .实训桌:
桌面为防水、防火、耐磨高密度板,结构坚固。设有抽屉和柜门,用于放置工具和资料等。
1 、卧式学生实验台规格:(每台 2 座)
长: 810mm ×宽: 440mm ×高: 200mm
2 、实验桌规格:(每桌 2 座)
长: 1600mm ×宽: 850mm ×高: 750mm
3 、教师控制台:(每台学生桌电源由教师控制)
长: 2200mm ×宽: 850mm ×高: 750mm ×总高: 950mm
,;
五、家用电器实验室设备技术参数要求:
(一) 工作条件:
1 、环境温度:摄氏 0 度 -- 摄氏 40 度
2 、相对湿度:不低于 85%
3 、连续工作时间: ≥ 24 小时
4 、整机功耗:< 200W
5 、工作电源: AC220V ± 10%,;,;,;,;50Hz
6 、正常输入电压: AC200V ± 10% 50Hz
7 、额定电流:≤ 2A
8 、交流电压表、电流表精度: 2.5 级(按教学大纲要求)
9 、漏电保护开关 漏电动作电流 ≤ 30mA 动作时间≤ 0.1 秒
10 、电视频道范围: VHF UHF 870MHz[CATV]
11 、图像重复率不低于 90%
12 、大面积图像对比度:≥ 50%
13 、光栅亮度不均匀性:≤ 35%
14 、图像分辨率:水平≥ 250 线
15 、同步范围: 2.2Vp-P(H)
16 、保证图像稳定的电源电压: 220 ± 20% (彩色) 220 ± 10% (黑白)
1 7 、 音频输出不失真功率: > 1W
18 、电源消耗功率:黑白电视机: ≤ 40W 彩色电视机:≤ 65W
19 、屏幕尺寸:黑白电视机 -14 英寸显像管 彩色电视机 -14 英寸显像管
20 、彩色电视机制式: PAL-D
21 、图像中频为: 38.5MHz( 彩电 ) 38MHz (黑白)
22 、伴音中频为: 6.5MHz
23 、中频增益: >60db
2 4 、收音机技术指标:
⑴ 调幅收音机
,; AM 频率范围:中波: 535KHz — 1605KHz
,; 中频频率: 465KHz
,; 选择性:优于 15db
,; 灵敏度: MW 优于 3mvm
不失真功率: >1W
,;
,; 电源功率: ≤ 3W
⑵调频收音机
,; 频率范围: 88MHz — 108MHz
,; 调制信号的频率范围: 100 ∽ 15000Hz ,最大频偏 75KHz
,; 灵敏度: ≤ 1MW
,; 镜像抑制性能优于: 20db
,; 不失真功率: >1W
f 、电源功率: ≤ 3W
25 、磁带录音机:
a 、带速: 4.76cm /s ± 5% 抖晃率 ≤ 35%RMS ( JIS )
b 、频响: 100Hz — 6KHz
c 、信噪比:≤ 15db
d 、放音灵敏度: 315Hz -76db
26 、 DVD 机:
a 、工作状态 水平: 15 度 铝垂: 15 度
b 、控制方式:电控
c 、物镜特性:焦距( f ): 3.86mm 数字光圈( NA ): 0.45mm
工作距离( WD ): 2.1mm
d 、激光波长(λ): 760 — 800 μ m
,;
六、智能 家电音视频维修技能实训考核装置 主要配置表
20 台配置
序号 |
设备名称 |
性能及材质 |
数量 |
1 |
学生实验桌 |
台面材质防火板,桌身材质三聚氰胺板 1 600mm × 800mm × 850mm |
19 张 |
2 |
学生实验台 |
卧式 钢结构 ,背面为有机玻璃 |
19 台 |
3 |
教师演示桌 |
台面材质防火板,桌身材质三聚氰胺板
1 600mm × 800mm × 850mm |
1 张 |
4 |
教师实验台 |
卧式 钢结构 ,背面为有机玻璃 |
1 台 |
5 |
教师电源控制系统 |
可随时控制学生实验台电源 |
1 套 |
6 |
教师电脑桌 |
台面材质防火板,桌身材质三聚氰胺板 |
1 张 |
7 |
实验台面板 |
铝塑绝缘板 |
40 张 |
8 |
教师椅 |
五轮转椅 |
1 张 |
9 |
学生凳 |
ABS 凳面,塑钢结构 |
38 张 |
10 |
智能答题器 |
具有考试、考核功能 |
20 个 |
11 |
考核系统软件 |
支持多种操作系统 |
1 套 |
12 |
故障演示软件 |
有故障实例 |
1 套 |
13 |
学生管理服务器 |
与学生智能答题器联网使用 |
1 套 |
14 |
网络布线 |
屏蔽网线 |
1 套 |
15 |
实验说明书 |
产品实验指导 |
20 套 |
16 |
常用工具 |
,; |
20 套 |
17 |
立体声耳机 |
,; |
40 只 |
18 |
彩色、黑白电视信号发生器 |
直选式 |
20 台 |
19 |
全隔离调压器 |
内置式 |
20 台 |
20 |
彩色显像管 |
14 吋彩虹 |
20 只 |
21 |
黑白显像管 |
14 吋上海海光 |
20 只 |
22 |
便携式万用表 |
MF47 型 |
20 只 |
23 |
5.1 声道扬声器 |
内置式,左、右环绕声,左、右声道,中置,重低音 |
120 只 |
24 |
数显电压指示表 |
,; |
40 只 |
25 |
数显电流指示表 |
,; |
20 只 |
26 |
电源空气开关、带短路和漏电保护 |
耀华牌漏电保护开关 |
20 只 |
27 |
隔离电源输出插座 |
万能插座 |
40 个 |
28 |
有线电视信号输出结构 |
,; |
20 套 |
29 |
配置电路图讲解、绘制电化教学软件 |
方便教师讲解,代替示教板。 |
1 套 |
30 |
计算机 |
校方自备 |
1 台 |
,;
,;
|
