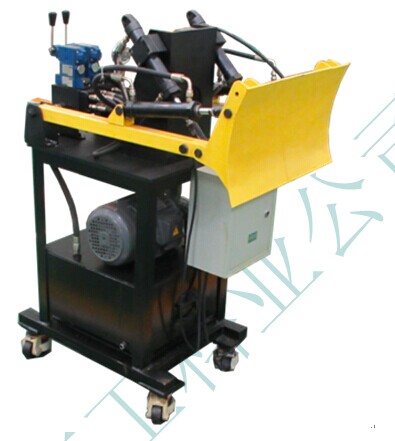

JG-TTJ02 型 推土机仿真实训模型

       推土机是土方工程常使用工程机械。主要用于平整土地、平整建筑场地、堆积松散材料和清除作业地段内障碍物等。液压推土机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实验台设备。

一、 实验项目

1 、 液压传动及元部件结构及工作原理；

2 、 液压推土机械演示控制实验；

3 、 液压推土机演示控制实验

4 、 液压推土机铲土动作；

5 、 液压推土机运土动作；

6 、 液压推土机卸土动作；

7 、 液压推土机空驶还回动作 ;

二、 性能及特点

1 、 电气操作控制为旁置式，液压站放置于液压台底部。整体结构紧凑协调，美观大方，牢固性强。

2 、 实训装置采用冷轧钢板（经亚光喷塑喷漆处理）制造而成；

3 、 液压推土机是按照实物结构与缩小比例制作模拟现场操作 , 能够真实地体现机械的实际工况，使学生在实践中了解机械各部件结构及工作原理；

4 、 部件采用耐压胶管，液压元件采用华德国内品牌 ,  泵站采用变量叶片泵。

5 、 带三相漏电保护，输出电压 380v 、 50Hz ，带漏电保护，电器控制采用直流 24v ，有过压、过流保护，防止误操作损坏设备；

三、 主要技术参数

电机： AC380V  功率 1.5KW  1500r/min ；

变量叶片泵 :   额定流量 8ml/r ；额定压力： 6.3Mpa ；
