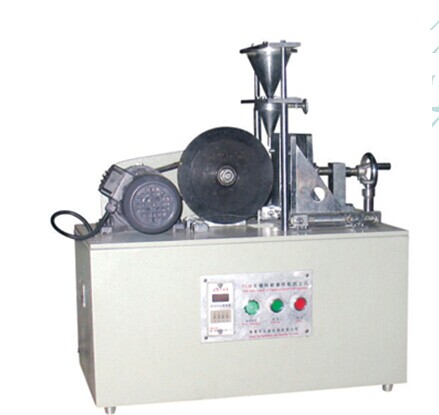

JG-WM02 型 陶瓷无釉砖耐磨性能试验仪

一、 概述
JG-WM02 型 陶瓷无釉砖耐磨性能试验仪采用电动液压加荷机构和采用多组弹簧实现匀速加荷。满足 GB/T3810.4-2006 陶瓷砖 - 断裂模数和破坏强度的测定，也适用于测量工程陶瓷、电瓷、日用陶瓷、陶管、砖瓦制品的抗折强度，抗压强度之用。更换夹具还可以用于测定耐破性能，抗压强度等参数。更换压具该仪器还适用下列标准，实现一机多用。
JG-WM02 型 陶瓷无釉砖耐磨性能试验仪采用了摆线针齿啮合行星传动原理的减速机构，具有结构紧凑、传动平稳、噪音低、输出传速恒定等特点。试验时间可预置，并具有数字显示功能，达到预定时间，电机自动停止转动。


JG-WM02 型 陶瓷无釉砖耐磨性能试验仪符合 GB/T3810.7 — 2006 《无釉砖耐磨试验方法》及 ISO/DIS10545/6 — 94 《无釉砖耐深度磨损试验方法》， GB/T12988-91 《无机地面材料耐磨试验方法》对试验仪器的要求。适用于所在有无釉砖、马赛克，水泥路面砖等脆性材料的耐磨试验。是为完善建筑陶瓷及配件生产企业的检验条件，提高检测水平，确保产品质量必备的检验用仪器设备之一。
　　 主要技术参数
1 、磨轮转速 75 ± 4r/min 恒定，磨轮一直径 200 ± 0.2mm ，厚度 10 ± 0.1mm ，硬度 HB500 以上；（适用 GB/T3810.7-2006 ）磨轮二直径 200 ± 0.2mm ，厚度 70 ± 0.1mm ，硬度 HB500 以上；（适用 GB/T12988-91 ）；
2 、试样尺寸： 100mm × 150mm ；
3 、磨料采用其粒度为 ISO8486-1986 中规定的 F80 白色熔融氧化铝；
4 、贮料斗容积大于 5L ；
5 、试验时间可预置，数字显示；
6 、施压砝码一质量为 2.5 ㎏（适用 GB/T3810.7-2006 ）；施压砝码二质量为 14 ㎏（适用 GB/T12988-91 ）；
　　 工作原理及结果评定
　　 本试验仪由动力传动部分、试样夹具部分、磨料贮供部分及电气控制部分组成。磨轮以恒定转速转动，通过施压砝码以一定压力使试样接触摩擦钢轮，磨料按规定流量均匀进入研磨区，在磨料的作用下使试样表面产生磨坑。通过测量试样表面的磨坑弦长（精确至 0.5 ㎜），计算磨坑体积来表示试样的磨损程度。每块试样以两个部位的平均磨损体积进行评定。
