JG-NLY02A 型 智能楼宇入侵安防报警系统
一、系统概述

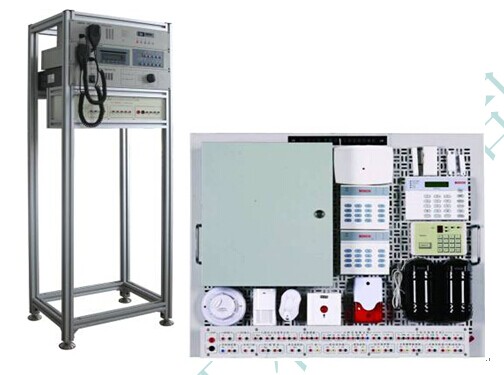

该 楼宇智能系统实验模块 系统结合了当前安防市场中防盗的最新技术,采用世界知名的德国 BOSCH 安防报警系统,具有有线报警、无线报警和系统布撤防功能,系统成熟稳定,实训内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备,为实训教学和研究防盗报警技术提供了良好的教学与研究平台。
![](images2/jb64.jpg)
二、系统特点
1. 该系统结合了当前安防市场中防盗的最新技术,采用世界著名安防报警系统;
2. 报警系统采用有线报警及无线报警两种方式;
3. 该系统包含了各种类型的报警探测器、还有 911 报警器等联动设备;
4. 上位机软件可实现一定的布撤防功能,实现分组管理。
三、主要配置和参数
NO. |
器材名称 |
型号 |
数量 |
说明 |
1 |
八防区大型报警主机 |
DS7400xi-CHI |
1 只 |
LIGONG |
2 |
液晶键盘 |
DS7447i |
1 只 |
在 DS7400xi 系统中使用 |
3 |
多路总线驱动器 |
DS7430 |
1 只 |
放在 DS7400xi 主机内 |
4 |
RS232 打印机接口模块 |
DS7412 |
1 只 |
放在 DS7400xi 主机内 |
5 |
六防区报警主机 |
DS6MX |
2 只 |
带地址码可独立使用或与 DS7400xi 配用 |
6 |
红外对射探测器 |
DS422i-CHI |
1 对 |
双束 室外 30 米 室内 90 米 |
7 |
红外探测器 |
DS820iT-CHI |
1 只 |
6.1 米 ×6.1 米 |
8 |
无线接收器 |
RF3212E |
1 只 |
LIGONG |
9 |
无线单防区模块 |
RF3401E |
1 只 |
配门磁 |
10 |
911 报警器 |
Tiger911 |
1 只 |
|
11 |
门磁 |
HO-03 |
1 对 |
国产 |
12 |
大按钮 |
HO-01B |
1 只 |
国产 |
13 |
声光报警器 |
HC-103 |
1 只 |
国产 |
14 |
幕帘探测器 |
LH-912E( Ⅲ ) |
1 只 |
朗恩 |
15 |
光电感烟探测器 |
LH-94( Ⅱ ) |
1 只 |
朗恩 |
主要配置参数
1. 大型报警主机
大型报警主机采用德国 BOSCH( 博世 ) 公司的产品。它广泛应用于小区住宅及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。可实现计算机管理,并方便地与其它系统集成。
(1) 自带 8 个防区,以两芯总线方式可扩展 240 个防区,共 248 个防区;
(2) 有 200 组个人操作密码, 30 种可编程防区功能;
(3) 可选择多种防区扩展模块,如主防区键盘 DS6MX 等;
(4) 可实现与计算机的直接连接;
(5) 可实现键盘编程或远程遥控编程;
(6) 可接 15 个键盘,分为 8 个独立分区,可分别独立布防 / 撤防
2. 小型报警主机
(1) 具有六防区扩展功能,具有防拆功能
(2) 工作温度: -20 ℃ ~ +50 ℃
(3) 防区响应时间: 500mS
3. 探测器
具有 6 种有线探测器:红外对射探测器、幕帘探测器、红外探测器、感烟探测器、门磁、紧急按钮和 1 种无线探测器。
4. 报警器
具有 2 类报警器:电话报警器、声光报警器。
5. 监控软件
配备安防监控软件 , 可以实现对大型报警主机的信息管理和报警控制。
四、实训内容
1 、系统设备接线实训
2 、有线防盗报警单元实训
3 、无线防盗报警单元实训
4 、防盗报警软件操作
5 、系统布防撤防处理实训
6 、系统故障检测与处理实训
|
