JG-FL01 型 风力发电整流逆变实训装置
,;,;,;,;,; JG-FL01 型 风力发电整流逆变实训装置是基于风力发电的原理,以及电能的整流、储存和逆变而开发的。本装置还配备完整的刹车系统,由 PLC 控制液压系统完成。

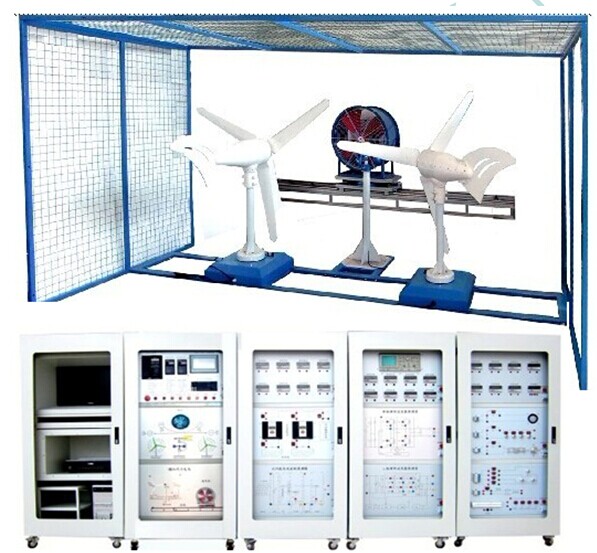

![JG-FL01 型 风力发电整流逆变实训装置](images2/ja93.jpg)
一、技术参数: ,;
工作电源: AC220 ± 5 % DC24V ,;
供电电源:单相三线 AC220 ± 5 % 50HZ
功耗:≤ 1000W
二、系统简介:
,;,;,; 本系统分为被控对象和控制单元两部分组成,被控对象单元 模拟风力发电装置、液压站和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、逆变器终端负载等组成。
三、实验内容:
1 、手动启停控制
2 、待刹车手动启停控制
3 、手动变频控制
4 、待刹车的手动变频控制
5 、自动控制
6 、综合控制实验
7 、刹车控制实验
8 、变频器实验
9 、充电控制实验
,; 1 )接反保护试验
,; 2 )控制器对蓄电池的过充保护实验
,; 3 )控制器对蓄电池的过放保护实验
,; 4 )防反充实验
10 、单相离网逆变实验
11 、发电功率测量实验
JG-FL02 型 风力发电整流逆变实训装置
,;,;,;,;,; 力发电整流逆变实训装置是基于风力发电的原理,以及电能的整流、储存和逆变。本系统用鼓风机吹动发电风车发电,鼓风机的转速由 PLC 通过变频器控制,以模拟不同风速下的发电效果,发电风车还配有叶片转速检测装置,在计算机上实时显示其运转状况及相应参数。
,;
一、技术参数:
相对湿度 :35 ~ 85 % RH (不结露)
环境空气:不含腐蚀性,可燃气体,无大量导电性尘埃
工作电源: AC220 ± 5 % DC24V ,;
供电电源:单相三线 AC220 ± 5 % 50HZ
功耗:≤ 1000W ,;
二、系统简介:
,;,;,;,;,; 本系统分为被控对象和控制单元两部分组成, 被控对象单元由鼓风机、发电机、和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、终端负载等组成。 ,;
三、实验内容:
1 、逆变器实验
2 、充电控制器试验
,; 1 )反接保护实验
,; 2 )控制器对蓄电池的过充保护实验
,; 3 )控制器对蓄电池的过放保护实验
,; 4 )防反充实验
3 、模拟风能控制系统实验
4 、风能充电控制实验
5 、整流逆变试验
6 、风况检测试验
7 、发电功率测量实验
8 、发电风车转速测量实验
,;
JG-FL03 型 风力发电整流逆变实训装置
,;,;,;,;,; JG-FL03 型 风力发电整流逆变实训装置用鼓风机吹动两台风力发电机,由 PLC 通过变频器控制鼓风机的转速,直流减速电机驱动鼓风机左右移动及旋转以模拟不同风速、风向下的发电效果,发电风车实时跟踪发电。发电风车还配有叶片转速监测装置,在计算机上实时显示其运转状况及相应参数。
,;
一、技术参数:
工作电源: AC220 ± 5 % DC24V
供电电源:单相三线 AC220 ± 5 % 50HZ ,;
功耗:≤ 5000W
二、系统简介:
,;,;,;,;,; 本系统分为被控对象和控制单元两部分组成, 被控对象单元由鼓风机、发电机、和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、终端负载等组成。模拟风力发电系统用 4000w 的鼓风机模拟自然风,其风力大小可以通过变频器控制鼓风机转速来完成, PLC 采用 PWM 模式对直流电机进行调速控制;鼓风机在交流电动机的驱动下左右移动,左右旋转以改变风吹方向,以模拟不同风速风向下的发电效果风力风向检测装置检测风力大小及方向;发电风车实时跟踪发电。发电风车还配有叶片转速检测装置,在计算机上实时显示其运转状况及相应参数。 ,;
三、实验内容:
1 、变频器实验 ,;
2 、模拟风能控制系统试验
3 、风能充电控制实验
4 、单相离网逆变实验
5 、充电控制器试验
,; 1 )接反保护实验
,; 2 )控制器对蓄电池的过充保护实验
,; 3 )控制器对蓄电池的过放保护实验
,; 4 )防反充实验
,; 5 )蓄电池充放电特性及过压、欠压保护试验
6 、风况检测试验
7 、发电风车转速检测试验
8 、发电功率测量实验
JG-FL03 型 风力发电整流逆变实训装置
,;,;,;,;,; 用鼓风机吹动两台风力发电机,由 PLC 通过变频器控制鼓风机的转速,直流减速电机驱动鼓风机左右移动及旋转以模拟不同风速、风向下的发电效果,发电风车实时跟踪发电。发电风车还配有叶片转速监测装置,在计算机上实时显示其运转状况及相应参数。
,;
一、技术参数:
工作电源: AC220 ± 5 % DC24V
供电电源:单相三线 AC220 ± 5 % 50HZ ,;
功耗:≤ 5000W
二、系统简介:
,;,;,;,;,; 本系统分为被控对象和控制单元两部分组成, 被控对象单元由鼓风机、发电机、和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、终端负载等组成。模拟风力发电系统用 4000w 的鼓风机模拟自然风,其
,;
,;
风力大小可以通过变频器控制鼓风机转速来完成, PLC 采用 PWM 模式对直流电机进行调速控制;鼓风机在交流电动机的驱动下左右移动,左右旋转以改变风吹方向,以模拟不同风速风向下的发电效果风力风向检测装置检测风力大小及方向;发电风车实时跟踪发电。发电风车还配有叶片转速检测装置,在计算机上实时显示其运转状况及相应参数。 ,;
三、实验内容:
1 、变频器实验 ,;
2 、模拟风能控制系统试验
3 、风能充电控制实验
4 、单相离网逆变实验
5 、充电控制器试验
,; 1 )接反保护实验
,; 2 )控制器对蓄电池的过充保护实验
,; 3 )控制器对蓄电池的过放保护实验
,; 4 )防反充实验
,; 5 )蓄电池充放电特性及过压、欠压保护试验
6 、风况检测试验
7 、发电风车转速检测试验
8 、发电功率测量实验
,;
JG-FL04 型 风力发电整流逆变实训装置
,;,; ,;,;,; JG-FL04 型 风力发电整流逆变实训装置用鼓风机吹动两台发电风车发电,由 PLC 通过变频器控制鼓风机的转速,直流减速电机驱动鼓风机左右移动及旋转以模拟不同风速、风向下的发电效果,发电风车实时跟踪发电。发电风车还配有叶片转速监测装置,在计算机上实时显示其运转状况及相应参数。
,;
一、技术参数:
工作电源: AC220 ± 5 % DC24V
供电电源:单相三线 AC220 ± 5 % 50HZ
功耗:≤ 5000W ,;
二、系统简介: ,;
本系统由模拟风系统、模拟风控制系统、离网逆变系统、充电控制系统、负载系统和风能控制系统组成;其中有 2 个被控对象和 5 个控制柜组成。模拟风力发电系统用 4000w 的鼓风机模拟自然风,其风力大小可以通过变频器控制鼓风机转速来完成, PLC 采用 PWM 模式对直流减速电机进行调速控制;鼓风机在交流电动机
的驱动下左右移动,左右旋转以改变风吹方向,以模拟不同风速风向下的发电效果风力风向检测装置检测风力大小及方向;发电风车实时跟踪发电。发电风车还配有叶片转速检测装置,在计算机上实时显示其运转状况及相应参数。 ,;
三、实验内容: ,;
1 、变频器实验
2 、模拟风能控制系统实验
3 、风能充电控制实验
4 、单相离网逆变实验
5 、充电控制器试验
,; 1 )接反保护实验
,; 2 )控制器对蓄电池的过充保护实验
,; 3 )控制器对蓄电池的过放保护实验
,; 4 )防反充实验
6 、蓄电池充放电特性及过压、欠压保护试验
7 、风况检测试验
8 、发电风车转速测量实验
9 、发电功率测量实验
,;
|
