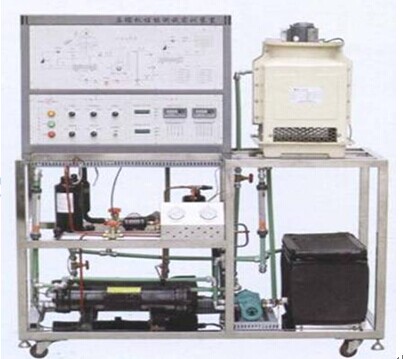

JGRHSJ-1 型压缩机性能测试实训装置 ,;

1. 主要用途：制冷压缩机性能参数的测定及制冷循环基本原理的演示，试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于职业院校制冷专业相关课程的教学实训。

2. 技术要求及主要参数：

(1) 输入电源：三相四线制 AC380V±10% 50Hz

(2) 装置容量：＜ 4kVA

(3) 制冷剂： R22

(4) 第二制冷剂： R123

(5) 制冷量： 2.5 kg

(6) 外形参考尺寸： 1500×700× 1700 mm 3

(7) 设备详细配置：

1) 实训平台：长 × 宽 × 高为 1500mm × 700mm × 1700mm 1 台

2) 西门子主机： CPU224CN(AC/DC/RLY) 主机 1 套

3) 其它部分：被测压缩机、冷凝器、冷却塔、水泵、电磁流量计、电动调节阀、视液镜、干燥过滤器、手动节流阀、储液器、量热器、加热器 1 套。

(8) 实验项目：

⑴熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；

⑵了解国际标准 GB/T5773—2004 容积式制冷压缩机性能使用方法；

⑶利用蒸发器液体载冷剂循环法 ( 主测法 ) 求制冷压缩机制冷量；

⑷利用水冷冷凝器热平衡法 ( 辅测法 ) 求制冷压缩机制冷量；

⑸主、辅测制冷量相对误差的计算与分析；

⑹制冷机组能效比的计算与分析

(9) 每套圆形铁凳 2 个

,;
