•,; 概述
进入新世纪，中央空调已进入寻常百姓家，越来越多的人选择在中央空调的环境中生活、工作、娱乐、购物；随着经济的发展和人们生活水平的提高；配有中央空调的楼宇如雨后春笋，呈现在城乡的各个角落；确保中央空调的正常运行，为用户提供一个健康、舒适、安全、文明的室内环境；针对当前人才相对紧缺，空调运行质量普遍不高的情况，社会上急需一大批行业务熟练，高素质的人才；为解决各大、中专院校培养人才而缺乏中央空调教学实验设备这一难题，本公司投入巨资，由专业工程师最新开发成功了适用教学的 “ JGLKGC-1 型 中央空调工程实训系统”按照职业教育的教学和实训要求研发的产品。适合普通院校、高职院校、职教中心的《制冷技术》、《中央空调工（中级、高级）》、《家用制冷设备原理与维修》、《制冷设备维修工（中级、高级、技师）》到课程的实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修方面的技能应用型人才。
•,; 特点
•,; 直观性强 系统采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种现场元器件及了解整个工作流程。
•,; 实训性强 整套系统是将生活中常见的水冷式中央空调整套工程设在实训室中，无论大厅和房间都是独立分开，管道从墙边高架过去，大厅风道采用吊顶悬挂，冷水管道的布局走向、保温、测量等一目了然。
•,; 安全保护 设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
•,; 系统完整 系统与实际应用的中央空调控制功能、保护功能、显示功能完全一致，整个实训室就是一个大厅，包含了风道的布局、水系统、冷水机组、冷却塔、控制系统等，大厅的终端和房间的终端分别在不同的房间里，整个系统清晰可见，同时每个终端都可以在独立控制。
•,; 技术性能
•,; 输入电源：三相四线（或三相五线） ~380V ± 10% 50H Z
•,; 工作环境：温度 -10 ℃～ +40 ℃ 相对湿度 <85% （ 25 ℃）海拔 <4000 米
•,; 系统容量： <8KW
•,; 系统配置
•,; 冷水机组：压缩机、壳管式冷凝器、干式蒸发器、干燥过滤器、储液罐、内平衡热力膨胀阀、加液阀；
•,; 水系统：冷却水主泵、冷却水备用泵、冷冻水主泵、冷冻水备用泵、分水器、集水器、膨胀水箱、手阀、单向阀、过滤器、电磁阀、排气阀、冷却塔、冷却风扇；
•,; 供暖系统：换热水泵、电加热水器、板式换热器；
•,; 监测仪表：指针式压力表、数显温度表、压力传感器、温度调节控制器、指针式电压表、电流表、指针式指示灯；
•,; 保护装置：温度保护器、高低压力控制器、水流开关、缺相保护器、过流保护器、三相漏电断路器。
•,; 终端设备： 2 个暗装卧式风机盘管（或明装卧式风机盘管）、电动阀；
•,; 电气控制柜：电控柜、电源控制器、可编程控制器、温度采集器、交流接触器、开关按钮。
•,; 控制系统配置
整个中央空调采用 PLC 可编程控制器及工业总线控制，由计算机通过通信总线与 PLC 进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。 PLC: 三菱 FX2N-48MR 、 变频器： 三菱 FR-S540E-0.75K-CH 、 触摸屏： 7 英寸彩色触摸屏。
•,; 网络监控及智能考核软件，实现教师台和学生台电脑（ 30 台）借互联网可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
,;
•,; 实训项目
•,; 中央空调系统的认知及使用
•,; 中央空调的常见器件和系统组成
•,; 制冷原理与热交换技术
•,; 中央空调系统常用传感器识别与应用
•,; 中央空调的工作流程和工作原理
•,; 中央空调的系统运行和维护工作
•,; 中央空调的控制流程和控制原理
•,; 可编程控制器的编程、调试和应用
•,; 数据采集的实现方法和实际应用
•,; 计算机组态监控的实现方法和实际应用
•,; 计算机远程控制的实现方法和实际应用
•,; 网络监控中央空调实训
,;

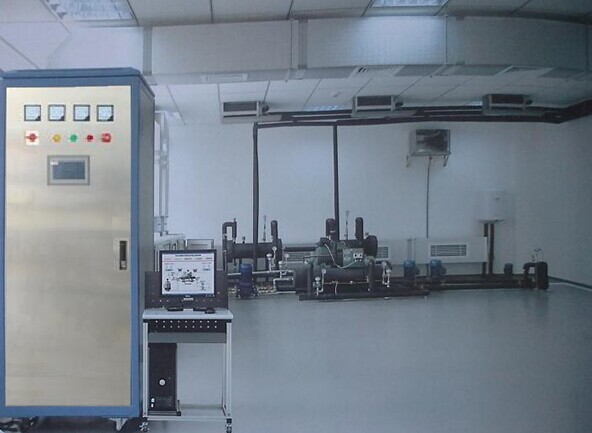

•,; 系统构成图
,;
,;
,; |
