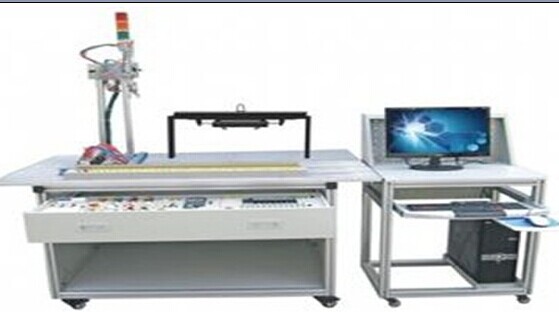

JGKRM-01O 循环搬运自动控制实训装置
一、概述
循环搬运自动控制实训装置 (电脑学校自备)由铝合金导轨式实训台、循环搬运自动控制机械机构、电源模块、 PLC 模块、按钮模块及各种气动和传感器等组成,通过各种传感器信号采集和反馈、 PLC 编程、多种气缸和手指的位置控制,包括了无杆气缸、旋转气动、气动手指等气动元件,实现物体循环搬运的自 动控制功能。适用于机械制造及自动化,电气工程,机电一体化专业的《可编程控制器技术》、《电器及 PLC 控制技术》或选修课程模块、《 PLC 及其应用》的教学与实训。同时也适合技工学校机电类专业《可编程控制器技术》课程的实习。还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班。安装、维修电工高级技师班的培训和实操。
![](images2/jb38.jpg)
二、主要技术参数
1 、电源输入: AC 220V ± 10 % 50Hz
2 、外形尺寸: 1250mm × 800mm × 600mm
3 、整机功率:≤ 1KW
4 安全保护措施:采用强弱电分开的设计方式,避免设备损坏;具有接地保护、漏电保护功能,安全性符合相关的国标标准
5 温度:― 10 ℃~ 50 ℃
6 环境湿度:≤ 90% ( 40 ℃)
三、实训装置的功能
1 循环小车定位控制
2 PLC 高级指令功能应用
3 交流电机控制实训
4 指向显示、报警控制
5 加减速控制
6 正反运动控制
四、实训装置的配置
1 循环小车实训装置的配置:
1.1 驱动电源、继电控制和驱动电机
1.2 运行机构:有效行程为 1500mm
1.3 位置反馈传感器:微动开关 3 只,作为反馈循环小车运动的位置检测
1.4 控制面板:包括启、停按钮;急停开关;复位开关;运行、报警指示灯等
五、实训装置的详细配置:
序号 |
名称 |
数量 |
备注 |
1 |
钢、铝合金安装架 |
1 块 |
1250mm × 800mm × 600mm |
2 |
驱动电机 |
1 台 |
,; |
3 |
开关电源 |
1 台 |
,; |
4 |
继电器 |
2 只 |
,; |
5 |
拖动机构 |
1 套 |
,; |
6 |
微动开关 |
3 个 |
,; |
7 |
循环小车 |
1 个 |
,; |
8 |
电源插座 |
1 个 |
,; |
9 |
面板 |
1 个 |
,; |
10 |
输入、输出安全插头 |
10 只 |
,; |
,;
,;
|
