•,; 技术性能
•,; 输入电压：三相四线～ 380V±10% 50HZ
•,; 工作环境：环境温度范围为 -5℃ ～ + 40℃ 相对湿度＜ 85% （ 25℃ ）海拔＜ 4000m
•,; 装置容量：＜ 1.5kVA
•,; 装置配备

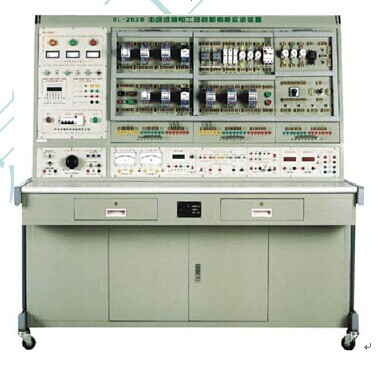

•,; 电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
•,; 主控功能板
(1) 三相四线电源输入，通过漏电保护器，接通总开关 , 由接触器通过起、停按钮进行操作
(2) 设有 450V 指针式交流电压表三只，指示输入的三相电源电压
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警的总次数 , 为学生实训技能的考核提供一个统一的标准
•,; 交直流电源
(1) 励磁电源：直流 220V/ 0.5A ，具有短路保护
(2) 电枢电源：直流 0 ～ 220V/ 2A 连续可调电源一路，具有短路保护
(3) 直流稳压电源：± 12V/ 0.5A 两路，＋ 5V/ 0.5A 一路，具有短路软截止自动恢复保护功能
(4) 交流电源： ①设有变压器一组， 变压器原边根据不同的接线可加 220V ，也可以加 380V 交流电源合上开关后，变压器副边即可输出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流电压； ②设有单相调压器一组，可得到交流 0 ～ 250V 可调电压；③ 控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座
•,; 交直流仪表
•,; 交流电压表： 0 ～ 500V 带镜面交流电压表一只，精度 1.0 级
•,; 交流电流表： 0 ～ 5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能
•,; 功率、功率因数表：由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用专用 DSP 计算有功功率、无功功率。功率的测量精度 0.5 级，电压、电流量程分别为 450V 、 5A ，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询
•,; 直流电压表：直流数字电压表 1 只，测量范围 0 ～ 300V ，三位半数显，输入阻抗为 10M Ω，精度 0.5 级
•,; 直流电流表：直流数字电流表 1 只，测量范围为 0 ～ 5A ，三位半数显，精度 0.5 级，具有超量程报警、指示、切断总电源等功能
•,; 整流二极管： IN5408 四只
•,; 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
•,; 实训组件
•,; WD-21 维修电工培训组件（一）
挂板上装有热继电器、交流接触器（ 380V ）、按钮指示灯（ 6.3V ）、接线端子等
•,; WD-22 维修电工培训组件（二）
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等
•,; WD-23 维修电工培训组件（三）
挂板上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
•,; WD-24 维修电工培训组件（五）
挂板上装有交流过电流继电器、直流欠电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等
•,; WD-14 电工技能培训组件（四）
提供两组 90 Ω× 2/1 .3A 磁盘电阻；一组 900 Ω× 2/0 .41A 磁盘电阻
•,; WD15 线绕式异步电动机转子电阻箱
•,; WD16 电磁调速电机控制箱
•,; WD17 电子线路实训箱
用于电子线路板调试时线路板的固定
•,; WD17-1 电子固定线路板（共 13 块）
•,; WDJ15 直流并励电动机（直流 220 V ）
•,; WDJ24 三相鼠笼电动机（交流 380V/Y ）
•,; WDJ24-1 三相鼠笼电动机 / 带速度继电器（交流 380V/Y ）
•,; WDJ26 三相鼠笼电动机（交流 380V/ △）
•,; WDJ22 双速异步电动机（交流 380V △ /YY ）
•,; WDJ17 三相线绕式异步电动机（交流 380V/Y ）
•,; WDJ18 三相同步电动机（交流 380V/Y ）
•,; WDJ27 电磁调速电动机
•,; DD03-7 不锈钢电机导轨、光码盘测速系统及数显转速表（日本欧姆龙 1024 光码盘），带有电压反馈和脉冲反馈
控制屏正面大凹槽内，设有两根不锈钢方管 , 可挂置各实训组件
•,; 实训项目
•,; 三相异步电动机直接启动控制
•,; 三相异步电动机接触器点动控制线路
•,; 三相异步电动机接触器自锁控制线路
•,; 三相异步电动机定子串电阻减压启动手动控制线路
•,; 三相异步电动机定子串电阻减压启动自动控制线路
•,; Y- △启动自动控制线路
•,; 用开关的三相异步电动机正反转控制
•,; 接触器联锁的正反转控制线路
•,; 按钮联锁的三相异步电动机正反转控制
•,; 双重联锁的三相异步电动机正反转控制
•,; 单向减压启动及反接制动控制线路
•,; 能耗制动的控制线路
•,; 三相异步电动机的顺序控制
•,; 三相异步电动机的多地控制
•,; 工作台自动往返控制线路
•,; 三相线绕式异步电动机手动控制线路
•,; 三相线绕式异步电动机自动起动控制线路
•,; C620 型车床的接线、故障与维修
•,; Z3040 摇臂钻床电气控制线路
•,; KT12-25J/1 凸轮控制器控制线路
•,; 单相整流装置电路的组装
•,; 并联型硅稳压管稳压电路的组装
•,; 串联型晶体管稳压电路的组装
•,; JS20 单结晶体管时间继电器
•,; JSJ 型晶体管时间继电器
•,; 接近开关
•,; 微音放大电路的测试
•,; 智力竞赛抢答器
•,; 依靠漏电流触发的简易交流开关电路
•,; 家用调光台灯电路
•,; 接触器控制双速电动机的控制线路
•,; 时间继电器控制双速电机的控制线路
•,; 电磁调速异步电动机的控制线路
•,; 按定子电流原则加入励磁的起动控制线路
•,; 简易同步电动机的能耗制动控制线路
•,; 并励直流电动机电枢回路串电阻起动与调速
•,; 直流电机改变励磁电流进行调速的控制线路
•,; 带有能耗制动的反转控制线路
•,; 励磁反接制动的控制线路
晶闸管－直流调速
,;
,;
|
