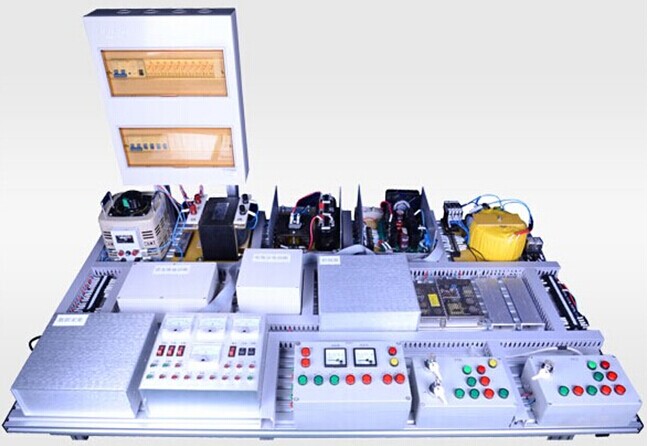

地铁站台电源是地铁站台设施的核心装备，地铁站台电源主要完成对工频交流电源的净化和后备功能，为站台主要用电设备提供电源。但地铁站台电源的电压较高、占地面积较大以及重量较重，而且涉及安全等诸多因素，学员很难进行地铁站台系统实操。为了解决以上问题，开发了地铁站台电源模拟实验实训台。该装置主要包括工频交流隔离整流系统、静止逆变系统、滤波系统、市电和电池切换系统、工作状态和维修状态切换系统、电池箱、电池充电系统、负载及其控制系统、故障设置子系统以及监控系统组成。学员利用该设备可以直观了解地铁站台电源系统各个组成部分和实现的功能，加深学员对地铁站台电源系统工作原理的认识，完成地铁站台电源系统正常使用、日常维护、落成实验以及故障处理等实验实训任务。
该装置采取小功率地铁电源来模拟实际工况中的大功率地铁电源运行，对所测得数据的分析可用于指导实际工况中的研究，这也就突破了普通实验室功率容量的限制，大大降低了模拟系统的建造成本，该装置可以根据客户需求为研究人员提供预留开放部分接口，可进一步拓展功能。
（ 1 ）站台电源参数 输入电压： AC220V ，频率： 50Hz ；波动： ±15% ；输出电压： AC220V ，频率： 50Hz ；波动： ±15% ；
（ 2 ）蓄电池参数 12AH ， DC96V ；
（ 3 ）蓄电池充电器参数 输入电压： AV220V ， 50Hz ；三段式充电；
（ 4 ）负载参数 输入电压： AV220V ， 50Hz ；电流： 8A ；
