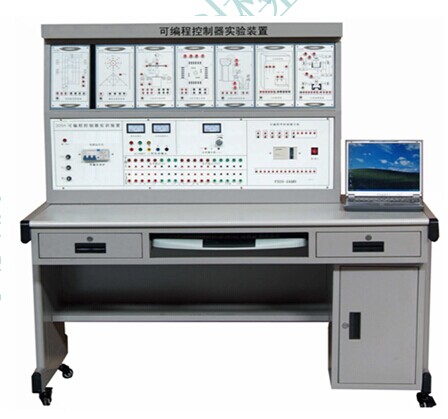

JG-021PLCBP 型 可编程、变频器调速实验装置

JG-021PLCBP 型 可编程、变频器调速实验装置

一、概述 :PLC 可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将 PLC 教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。 PLC 可编程实验系统是根据这一教学要求开发的新一代 PLC 教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习 PLC 的编程方法。都具有极大的帮助。是 PLC 教学中的理想工具。

二、系统构成
1 、 PLC 可编程控制器实验台
2 、 PLC 可编程控制器实验装置
3 、 PLC 可编程控制器操作桌
4 、编程应用软件
5 、组态教学软件
6 、 PLC 及转接通讯电缆

7 、电脑或手持编程器（用户自备或代购）
8 、变频器

9 、三相异步电动机
三、 PLC 可编程控制器实验台
（一）功能、特点
1 ）实验台包括
◆ 交流电源输入区
◆ PLC 主机 、编程电缆
◆ LED 发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆ LED 数码管 、蜂鸣器
◆ 直流稳压电源 5V 1A ， 24V 2A
◆ PLC 输入 、输出端口
◆ 直流电机、继电器
2 ） PLC 主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3 ） PLC 主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4 ）实验台本身带有 24V 2A 的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5 ）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
6 ）可完成 PLC 控制原理基本实验、应用实验以及用于真正的工业控制。
（二）实验项目

PLC 可编程控制器部分
1 ．与、或、非逻辑功能实验
2 ．定时器、计数器功能实验
3 ．跳转、分支功能实验
4 ．移位寄存器实验
5 ．数据处理功能实验
6 ．微分、位操作实验
7 ．交通信号灯 PLC 自动控制实验
8 ．搅拌器的 PLC 自动控制实验
9 ． LED 数码官显示 PLC 自动控制实验
10 ．四层电梯的 PLC 自动控制实验
11 ．艺术彩灯造型的 PLC 控制实验
12 ．电机的自动控制实验
13 ．步进电机的 PLC 控制
14 ．模拟电视发射塔实验实验
15 ．自动送料装车系统控制实验
16 ．自动售货机实验
17 ．自动成型实验
18 ．水塔自动供水控制系统实验
19 ．邮件自动分拣实验
20 ．自动洗衣机控制系统模拟实验
21 ．电镀过程控制实验

变频调速部分

1 ．变频器功能参数设置与操作

2 ．变频器报警与保护功能

3 ．多段速度选择变频调速

4 ．外部端子点动控制

5 ．控制电机正反转运动控制

6 ．控制电机运行时间操作

7 ．瞬间停电变频器参数设定

8 ．外部电压变频调速

9 ．三相异步电动机的变频开环调速


三）技术参数
◆ PLC 主机型号：三菱 FX2N-48MR （也可选择西门子、欧姆龙，价格另议）

◆ 变频器：三菱 FR-S520-0.4
◆ 输出电压：直流 24V ，电压表指示
◆ 利用应用软件编程
◆ 电源输入：交流 220V ， 50Hz
◆ 电流 ≥ 2A ，电流具有过载保护 ◆ 外形尺寸： 160×75× 140 cm 3
四、 PLC 可编程控制器实验装置
该装置是为了配合 PLC 可编程控制器实验台使用而设计的外接演示装置。它由 LED 发光二极管、大型 LED 数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了 PLC 的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握 PLC 的实际应用，增强学生对 PLC 的学习兴趣。该装置在演示屏上位置可任意移动、互换。
演示装置上对 PLC 的输入输出均采用 24V 电源， 5V 电源供执行机构中的外围使用，目前每套演示装置主要由十七块实验挂箱组成，它们的型号分别为：
1 ） PLC001 交通信号灯 PLC 自动控制
2 ） PLC002 搅拌器的 PLC 自动控制
3 ） PLC003 LED 数码管显示 PLC 自动控制
4 ） PLC004 四层电梯的 PLC 自动控制
5 ） PLC006 艺术彩灯造型的 PLC 控制
6 ） PLC007 电机的自动控制
7 ） PLC008 步进电机的 PLC 控制
8 ） PLC009 模拟电视发射塔
9) PLC010 自动送料装车系统
10)P LC011 自动售货机
11)PLC012 自动成型系统
12)PLC013 水塔自动供水系统
13)PLC014 邮件自动分拣系统
14)PLC015 自动洗衣机系统
15)PLC016 电镀系统
16 ） PLC017 基础实验 ,;
