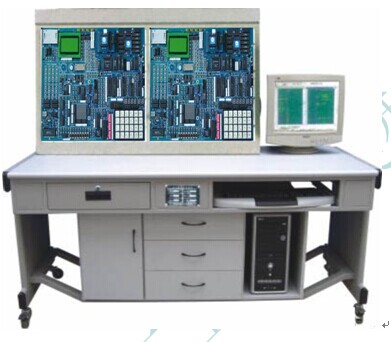

JG-51/8086 型 单片机实训台 ,实验台
,;,;,;,; JG-51/8086 型单片机实训台是单片机微机的代表产品。实验项目极其丰富,该系统采用开放式、模块化结构,实验方式非常灵活,各项性能指标极其优秀。是目前教仪市场上一款性价比极高的单片机微机三合一实验开发系统。
![](images2/ja59.jpg) JG-51/8086 型是《 MCS-51 单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也可作为科研、开发工作者的得力助手
一、主要特点
( 1 )由 8088 实验开发系统作为基板 ,51/196 选为插卡 , 免除了数据选择开关 , 减少了插卡引脚 , 提高了机器性能 , 使操作更方便,主机自动识别 CPU 类型 , 自动切换不同 CPU 的三总线连接 , 使用极其方便。
( 2 )该实验系统集成 51/96 通用单片机仿真器, 64K 数据空间、 64K 程序空间全部开放,不占用 CPU 资源,采用双 CPU 模式,仿真 CPU 和实验 CPU 独立运行 , 软件支持汇编、 PL/M 、 C 语言 , 性能极好。
( 3 )主板上配有 : 数控式实验演示模拟装置 , 结合上位演示软件和 USB 接口 , 可以做 15 个很有编程技术深度的实验 , 其中大部分是闭环实验 , 这是 DICE 产品独有功能。实验时丰富多彩的实验画面让学生学习兴趣大大增加 , 不仅使学生技术上更容易得到提高 , 同时给学生带来轻松愉快的感觉。
( 4 )系统支持二种工作方式:一是联机运行 : 在与上位软件联机的状态下实现各种调试和行运的操作 , 二是脱机运行 : 系统配有管理监控 , 在无电脑的情况下 , 系统可以自动切换到脱机管理状态 , 用户可轻松调用实验程序的 EPROM 完成 52 个实验。
( 5 )系统配置 Win98/2000/xp 等操作平台的单片机、微机仿真调试软件,支持汇编、 C51 、 C 语言编译、调试;单片机在线下载软件等。
二、 系统组成
,;
常用接口电路 |
8255 扩展模块 |
输出接口 |
128*64 字符型液晶
(16*2 字符型液晶接口 ) |
8155 扩展模块 |
16×16LED 点阵显示 |
8253 定时 / 计数器模块 |
八位逻辑电平显示; |
8250 可编程序异步通迅接口 |
继电器控制电路 |
8251 可编程序异步通迅接口 |
扬声器驱动电路 |
8279 键盘显示接口 |
存储器芯片 |
SRAM 62256 数据存储器 |
8259 单级中断控制器模块 |
( 27C512 )程序存储器 |
8237 DMA 传送模块 |
数据转换 |
并行 A/D0809 转换接口 |
感温二极管传感器模块 |
并行 D/A0832 转换接口 |
压力传器模块 |
通信接口 |
RS-232 接口 |
霍尔传感器模块 |
RS-485 接口 |
定时器 / 计数器扩展接口 |
I/O 扩展接口( 244 、 373 ) |
接触式 IC 卡接口 |
打印机接口 |
CPU 扩展接口 |
8088 模块 |
时钟发生电路 |
AT89S52 扩展模块 |
模拟量发生器模块 |
80C 196 扩展模块 |
步进电机驱动(实物) |
直流电机驱动(实物) |
集成 51/96 仿真器 |
输入接口 |
4×6 阵列式键盘 |
电子演示装置
(可扩展 15 个实验) |
八位拨码开关 |
单次脉冲源 |
,;
,;
三、实验项目
51 部分实验:( CPU : AT89S52 )
软件实验
( 1 )清零程序; ,;,;,;,;,;,;,;,;,;,;,;,;,;,;,;
( 2 )拆字程序;
( 3 )拼字程序;
( 4 )数据区传送子程序;
( 5 )数据排序实验;
( 6 )查找相同数据个数;
( 7 )无符号双字节快速乘法子程序;
( 8 )多分支程序;
( 9 )脉冲计数实验;
( 10 )电脑时钟实验。
硬件实验
( 1 ) P1 口亮灯实验;
( 2 ) P1 口转弯灯实验;
( 3 ) P3.3 口输入, P1 口输出实验;
( 4 )工业顺序控制实验;
( 5 ) 8255 A 、 B 、 C 口输出方波实验;
( 6 ) 8255 PA 口控制 PB 口;
( 7 ) 8255 控制交通灯;
( 8 )简单 I/O 扩展实验;
( 9 ) A/D0809 转换实验;
( 10 ) D/A0832 转换实验;
( 11 ) 8279 键盘显示实验;
* ( 12 )通用打印机实验;
* ( 13 )微型打印机打印字符、曲线、汉字实验;
* ( 14 )日历时钟 DS12887 控制实验;
( 15 ) I2C 储存卡读写实验;
* ( 16 )语音芯片 ISD1420 控制实验(录音);
* ( 17 )语音芯片 ISD1420 控制实验(放音);
( 18 )继电器控制实验;
( 19 )步进电机控制;
( 20 ) 8253 方波实验;
( 21 )小直流电机调速实验;
( 22 ) 16*16 LED 点阵显示实验;
( 23 ) 128*64 LCD 液晶显示实验;
( 24 ) 8250 可编程异步通讯接口实验(自发自收);
( 25 ) 8251 可编程通讯接口实验(与 PC 机);
( 26 )单片机 RS232/485 串行发送实验(双机通讯);
( 27 )单片机 RS232/485 串行接收实验(双机通讯);
( 28 )温度压力实验;
( 29 )电子音乐实验
,;
96 部分实验( CPU : 80C 196KB )
软件实验
(1) 清零程序
(2) 拆字程序
(3) 拼字程序
(4) 数字区传送子程序
(5) 数据排序实验
(6) 查找相同个数
(7) 无符号双字节快速乘法子程序
(8) 多分支程序
硬件实验
(1) P1 口亮灯实验
(2) P1 口转弯灯实验
(3) P2.6 口输入, P1 口输出
(4) 工业顺序控制
(5) 8255 A 、 B 、 C 口输出方波
(6) 8255 PA 口控制 PB 口
(7) 8255 控制交通灯
(8) 简单 I/O 扩展
(9) A/D 转换实验
(10)D/A 转换实验
(11)8279 键盘显示实验
(12) 通用打印机
(13) 继电器控制
(14)8253 方波
(15) 步进电机控制
,;
88 实验部份
软件实验:
( 1 )二进制多位加法实验
( 2 )二进制转换为 BCD 码实验
( 3 ) BCD 码转换为二进制码
,;(4 )十进制数的 BCD 码相减运算
( 5 )内存清零实验
( 6 )数码显示实验
( 7 )求最大数和最小数
( 8 )数据块传送实验
( 9 )分支程序设计。
硬件实验:
( 1 ) A/D 转换实验
( 2 ) D/A 转换实验(一)
( 3 ) D/A 转换实验(二)
( 4 ) 8255A 并行口实验(一)
( 5 ) 8255A 并行口实验(二)
( 6 )定时器 / 计数器实验
( 7 ) 8259 单级中断控制器实验
( 8 )串行口发送实验(双机通讯)
( 9 )串行口接收实验(双机通讯)
( 10 )小直流电机调速实验;
( 11 )步进电机控制
( 12 )继电器控制
( 13 )存贮器读写实验
( 14 )电子琴实验
( 15 )简单 I/O 口扩展实验
( 16 ) 8251 可编程通讯接口和 PC 机通讯
( 17 ) 16*16 LED 点阵显示实验
( 18 ) 128*64 LCD 液晶显示实验
( 19 ) 8237 DMA 传送实验
( 20 ) 8250 可编程异步通讯接口实验
( 21 ) 8279 键盘显示实验
( 22 )温度控制实验
( 23 )压力测量实验
,;
四、数控式实验演示模拟装置可完成的控制类项目:( USB 接口)
闭环控制 :
( 1 )机器人扫地雷、
( 2 )刀库捷径选择、
( 3 )四层电梯、
( 4 )四级传送带、
( 5 )邮件分拣、
( 6 )水塔水位控制、
( 7 ) 交流电机 Y/ △ 起动
开环控制 :
( 8 )交通信号灯、
( 9 )步进电机、
( 10 )舞台灯
( 11 ) LED 显示、
( 12 )液体混合装置、
( 13 )八通道逻辑分析、
( 14 )温度压力、
( 15 )连线自检。
注:实验项目前打 * 星号为选配扩展卡实验。
,;
五、配置清单:
JB-51/8086 主机 1 台
51/196CPU 卡各 1 抉
IC 卡 1 块
实验连线 30 支
电源线 1 支
指导手册 3 本
说明书 1 本
系统调试软件及实验程序全套
保修卡合格证全套
,;
,; |
