JG-CCT01 型 齿轮传动测试分析实验台
一、实验台的功用
应用于齿轮传动测试与分析,使学生在实验过程中了解关于传动结构尺寸、重量、功率、速度、传动比、寿命、可靠性相互之间的关系,并作全面的分析,使学生能准确的把握齿轮传动在不同的工作情况下类型的选择、设计,以便将来在实际工作中深入掌握齿轮传动的特点,是大专院校理想的 机械教学设备 。

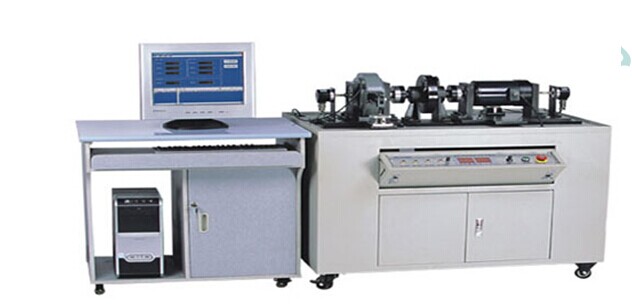

![JG-CCT01 型 齿轮传动测试分析实验台](images2/ja80.jpg)
二、实验内容
1 、测试齿轮传动输入、输出转速、扭矩;
2 、不同转速、负载的传动效率。
三、性能规格
1 、 机械实验台 采用独立的平台结构;
2 、原动件、被试件以及负载为独立的模块结构,根据实验要求,可自行拼结,组装;
3 、原动件与负载配有安装导轨,可根据不同被试件的尺寸作安装调整
4 、 机械教学实训装置 实验台操作面底板采用内置翻盖结构,美观实用,安全可靠。
5 、技术参数:
电机功率: 600W ,电压: 220V
磁粉制动器:额定转矩: 50Nm
角位移传感器:输出电压: 0 ~ 5V ,脉冲数: 1000P
测力传感器:量程: 20Kg
外形尺寸: 1100 × 720 × 1000mm
四、提供技术文件
1 、《齿轮传动测试分析实验台使用说明书》
2 、《齿轮传动测试分析实验台指导书》
,;
,;
|
