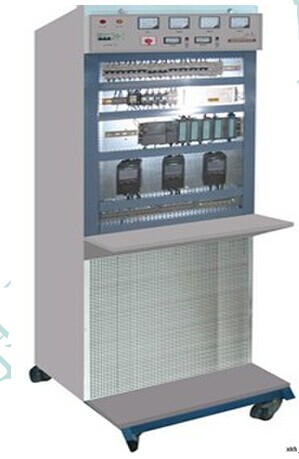

JG-PBG01 ( 内置网孔板 ) 网板式 PLC 变频器实训柜
一、 产品特点:
网板式 PLC 变频器实训柜是在电工的基础上进行改进,增加了 PLC 直接控制工业电气实验、再增加了变频器的自动调速实验,增加了电脑网络连网考试功能,可有老师主控电脑制进行自动联网考试。该装置按标准电气控制柜设计制造规格,采用网孔板结构,柜内装有电路所需的 PLC 、变频器、电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器,如漏电断器、熔断器、电流、互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、无动功率表、电度表和工作电源、定时、误操作记录仪等,增加了电脑网络式连网考核功能,可由教师主控电脑控制 64 台。
二、 主要功能技术参数: 1 、输入电源 AC380V ~ ±5%50Hz ,电流 5A 。
2 、外形尺寸: 700×500×1700mm 3 、 PLC : FX1N-20MR
4 、三菱互动教学软件
5 、三菱培训软件
6 、三菱学习教材 7 、 MCGS 工控组态软件
三、 实验操作项目: 1 、 PLC 控制异步电动机的点动控制 2 、 PLC 控制异步电动机的的两地控制 3 、 PLC 控制异步电动机两地正反转控制 4 、 PLC 控制异步电动机联锁正反转控制 5 、 PLC 控制自动顺序起动控制 6 、异步电动机 △ /Y 启动切换 7 、自动往返小车 8 、 CA6140 车床 PLC 控制 9 、 CW6163 车床 PLC 控制 10 、闸刀开关正转控制线路 11 、接触点动正转控制线路 12 、具有自锁的正转控制线路 13 、具有过载保护的正转控制线路 14 、倒顺开关控制正反转控制线路 15 、接触器联锁的正反转控制线路 16 、按钮联锁的正反转控制线路 17 、按钮接触器复合联锁控制线路 18 、自动往返行程控制线路 19 、接触器控制串联电阻降压起动线路 20 、时间继电器控制串联电阻降压控制线路 21 、手动 Y/ △ 降压起动 22 、接触器控制 Y/ △ 降压起动 23 、时间继电器控制 Y/ △ 降压起动 24 、 QX3-13 型 Y/ △ 自动起动控制线路 25 、半波整流能耗制动控制线路 26 、全波整流能耗制动控制线路 27 、 C620 车床电气控制线路 28 、手动降压起动 29 、单相运行反接制动控制线路 30 、电动葫芦电气控制线路 31 、 C6163 车床电气控制线路 32 、控制电路联锁控制线路 33 、主电路联锁控制线路 34 、直流电机启动 35 、直流电机的调速 36 、直流电机反速 37 、直流电机制动实验 38 、直流电机拆装训练 39 、直流电机检修训练 40 、变频器的外围接线及交流电机连接 41 、变频器的多种操作模式实验 ① 外部端子控制 ② 面板操作控制 ③ 组合操作模式 42 、变频器设定程序运行 43 、变频调速多段速度控制 44 、变频器的制动控制
