JGAWTV-15 型 液晶电视试验箱(智能考核型、 15 寸液晶)
一、产品概述

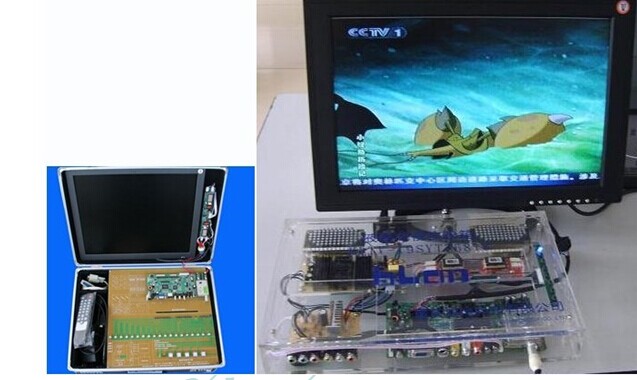

“ JGAWTV-15 型液晶电视实验箱”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
![](images2/ja26.jpg)
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站 / 所的家电类专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。
我要液晶电视维修实训设备
实训箱包括实训箱体(交直流电源、智能考核接口)、液晶显示屏和实训组件(液晶电视模块、、智能实训考核系统)。液晶显示屏: 15 寸,对比度: 600 : 1 ,亮度: 500cd/m2, 反应时间< 16ms 。液晶电视模块包括 无线智能故障转换接口 ( 免布线 ) 、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、 AD 模数转换、内置故障设置系统, 可由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器 ,学生可以通过答题器与教师电脑进行数据交换,可以对学生考核情况进行统计分析。配备实训指导书。
二、技术性能
1. 输入电源:单相三线制 AC220V ± 10% 50HZ
2. 工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度< 85% ( 25 ℃ )
3. 整机容量:< 200VA
4. 安全保护:动作电流≤ 30mA 、动作时间≤ 0.1s
三、系统组成
1. 本装置由实训箱、液晶显示器和实训组件四部分组成
2 .液晶显示器: 15 寸 对比度: 600 : 1 ,亮度: 500cd/m2, 反应时间:< 16ms
3 .实训组件
本装置由液晶彩电模块、智能实训考核系统组成。
1 )液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统(可由电脑随机故障点)
4 .智能实训考核系统
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置多个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码,进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
12 、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
四、实验项目
1. 黑屏故障分析与故障演示实验 ;
2. 有声音,无图像的故障分析与演示实验 ;
3. 键控电路的故障分析与演示实验 ;
4. 遥控接收电路的故障分析与演示实验 ;
5. 无光栅 , 无声音故障分析与演示实验 ;
6. 右声道无声音故障分析与演示实验 ;
7. 左声道无声音故障分析与演示实验 ;
8. 功放电路的故障分析与演示实验 ;
9. 遥控发射电路的故障分析与演示实验 ;
10. 有光栅、无图像、无伴音的故障分析与演示实验 ;
11. 液晶屏坏点检测演示实验 ;
12. 液晶电视工作电压适应范围演示实验 ;
13. 液晶电视综合性能测试实验 .
······
,; |
