JGTX-7600 型维修电工仪表照明实训考核装置
一、 概述
JGTX-7600 型维修电工仪表照明实训考核装置 是按照劳动和社会保障部颁发的“工人技术等级标准”和”职业技能鉴定规范”的内容要求.根据电工实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。整台设备以标准的配电柜为主柜,合理利用柜体的双面空间,科学地布置电器及配套实验器材,能满足电工考核鉴定中的电力拖动控制与照明电路的实操项目。经全国多家技能训练鉴定中心多次使用实践证明.该柜设计合理、实操方便、占地面积少、一柜多用。所有电器接点都已引接大端子排上,故降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大中专、技校、职校的电工、电拖专业教学与实训考核。
![](images2/ja65.jpg)
,;

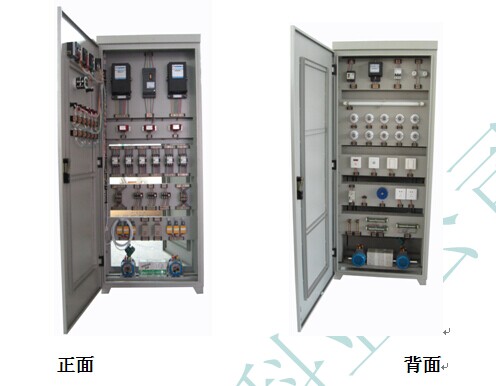

二、 结构及电器配置
技术训练柜按标准电气控制柜设计制 ( 规格: 700x450x1 700mm ) ,充分利用双面空间位置,柜内装有完成各种照明电路所需的单机电度表、日光灯、白炽灯、单联开关、双联开关、插座、感应开关、漏电开关等,以及电气控制所需要的各种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、中间继电器、行程开关、按钮开关、信号灯、转换开关、电压表、电流表功率表以及单三相电度表等。为了延长电路的使用寿命,各电器的接点都先与接线端子相连,再让学生在接线端子上接线,以求经久耐用。技训柜还配备三台附属电机.通过该电动机支持可作各种实验。
,;
,;
三、 主要技术参数
1 、输入电源: AC380V ± 5 % ( 三相五线 )50Hz
2 、工作环境:温度 -10 ℃ C+ 400 ℃ 相对温度 =80 % 250 ℃ 海拔 : 3800m
3 、整机功耗: < 3KVA( 实训 )
4 、外型尺寸: 800X500X1700 ( mm )
,;
,;
四、 实验操作项目
1 、单相起动停止控制电路;
2 、触摸开关控制白炽灯电路;
3 、白炽灯控制电路;
4 、人休感应开关控制楼梯白炽灯电路;
5 、声控开关控制楼梯白炽灯电路
6 、日光灯控制电路;
7 、单相电度表直接安装电路;
8 、单相电度表间接安装电路:
9 、单相电动机控制电路;
10 、并励直流电动机调磁电路
11 、并励直流电动机电枢回路串电阻调速电路
12 、并励直流电动机电枢回路串电阻二级起动控制电路
13 、并励直流电动机电枢反接反接法正反转控制电路
14 、电流互感器与电流表配用接线电路:
15 、电压表.电流表安装电路;
16 、三相四线有功电度表直接安装电路;
17 、三相四线有功电度表间接安装电路;
18 、三相四线无功电度表直接安装电路;
19 、三相四线无功电度表间接安装电路;
20 、一台电流互感器用于单相回路的接线电路;
21 、两台电流互感器接成不完全星形接线电路
22 、三台电流互感接成星形接线电路;
23 、两台电流互感器差接接线电路;
24 、三台电流互感器接成三角形接线电路
25 、万能转换开关和电压表测量三相电压接线电路;
26 、异步电动机点动控制电路;
27 、异步电动机自锁控制电路;
28 、具有过载保护自锁控制电路
29 、异步电动机单向点动、起动控制电路
30 、异步电动机两地控制电路;
31 、异步电动机联锁正反转控制电路;
32 、正反转点动、起动控制电路;
33 、双重联锁正反转控制电路;
34 、自动往返控制电路;
35 、位置开关作自动停止正反转起控制电路
36 、带有点动的自动往返控制电路;
37 、异步电动机星、三角控制电路;
38 、接触器控制星、三角形的控制电路
39 、串电阻降压起动控制电路;
40 、异步电动机反接制动控制电路;
41 、异步电动机能耗制动控制电路;
42 、双速电动机的切换运行控制电路;
43 、手动顺序起动控制电路;
44 、自动顺序起动控制电路;
45 、 C620-1 型车床控制电路;
46 、电动葫芦电气控制电路;
47 、 Y31 50 型滚齿机控制电路;
,;
五、实训考核装置(柜式)单台配置清单
< 一 > 电工部分
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
日光灯实训组件 |
1 |
套 |
,; |
2 |
彩色灯泡及灯座 |
10 |
套 |
,; |
3 |
单线开关 |
1 |
只 |
,; |
4 |
二线开关 |
1 |
只 |
,; |
5 |
单相漏开关 |
1 |
只 |
,; |
6 |
三相开关 |
1 |
只 |
,; |
7 |
调光开关 |
1 |
只 |
,; |
8 |
触摸延时开关 |
1 |
只 |
,; |
9 |
人体感应自动开关 |
1 |
只 |
,; |
10 |
声光控延时开关 |
1 |
只 |
,; |
11 |
盒式开关 |
1 |
只 |
,; |
12 |
插座 |
2 |
只 |
,; |
13 |
螺旋式熔断器 |
2 |
只 |
,; |
14 |
4UF 电容 |
1 |
只 |
,; |
15 |
单相电度表 |
1 |
只 |
,; |
16 |
单相交流电机 |
1 |
只 |
,; |
,;
< 二 > 电拖部分
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
1 |
DZ47LE-C32 |
三相漏电开关 |
1 |
只 |
,; |
,; |
DZ15LE-40/4901 |
空气开关 |
,; |
,; |
,; |
2 |
LMZJ1-0.5,10/ 5A |
电流互感器 |
3 |
只 |
,; |
3 |
DT862-4 |
三相四线有功电能表 |
1 |
只 |
,; |
4 |
DX862-4 |
三相四线无功电能表 |
1 |
只 |
,; |
5 |
CJX2-0901 |
交流接触器 |
6 |
只 |
,; |
6 |
JZ47-44 |
中间继电器 |
2 |
只 |
,; |
7 |
JR36-20 |
热继电器 |
3 |
只 |
,; |
8 |
,; |
螺旋式熔断器 |
4 |
只 |
,; |
9 |
YBLX-19/21 |
行程开关 |
6 |
只 |
,; |
10 |
ST3 |
电子式时间继电器 |
2 |
只 |
,; |
11 |
,; |
桥堆 |
1 |
只 |
,; |
12 |
200W |
变压器 |
1 |
只 |
,; |
13 |
,; |
可控硅 |
1 |
只 |
,; |
14 |
1K/100W |
可调瓷盘电阻 |
3 |
只 |
,; |
15 |
380( △ )180W |
鼠笼式三相异步电动机 ( 带离心开关 ) |
1 |
只 |
,; |
16 |
,; |
双速异步电动机 |
1 |
只 |
,; |
17 |
50W/220V |
直流并励电动机 |
1 |
只 |
,; |
,;
< 二 > 控制面板部分
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
1 |
6L 2 |
交流电压表 450V |
1 |
只 |
,; |
2 |
6L 2 |
交流电流表 30A |
3 |
只 |
,; |
3 |
,; |
指示灯 |
7 |
只 |
,; |
4 |
,; |
控制按钮 |
12 |
只 |
,; |
5 |
,; |
转换开关 |
1 |
只 |
,; |
,;
,;
|
