JG-XYL02 型 水冷型燃料电池科研实验台 / 水冷型燃料电池实训装置

     实训装置主要用于研究水冷型质子交换膜燃料电池堆的性能检测方法、控制策略、性能评价方法。实现燃料电池发电系统参量的全检测，对影响电堆电气输出特性的重要参数进行监控。在此基础上，研究不同操作条件下电堆输出性能变化趋势，改进控制算法，提高系统控制性能；优化电堆运行的操作条件，提高系统的发电效率。

一、系统构成：

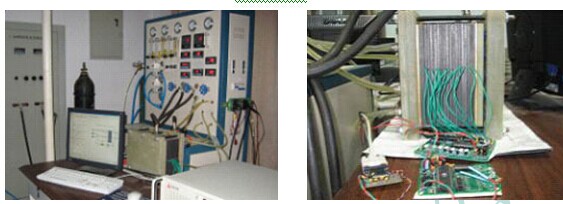

       水冷型燃料电池科研实验台 / 水冷型燃料电池实训装置主要由 1500W 水冷型质子交换膜燃料电池堆、供气单元、增湿加热单元、循环冷却单元、电力电子转换单元、控制单元、负载实验单元、系统控制分析软件八部分组成。

二、可完成以下实验内容：
       水冷型燃料电池科研实验台 / 水冷型燃料电池实训装置从燃料电池堆的输出性能检测、控制和性能评价方面，将实验分为十一个大类，教师可在此原则下，自行设计验证性实验、综合性实验。研究人员可根据自己的研究方向，在此基础上自行开发专门实验。
1 、电堆工作温度寻优实验
2 、电堆温度控制实验
3 、氢气压力控制实验
4 、空气压力控制实验
5 、氢气和空气的化学反应比例系数实验
6 、电堆氢气侧增湿实验
7 、电堆空气侧增湿实验
8 、电堆湿度控制实验
9 、单电池电压巡检实验
10 、电堆性能检测实验
11 、不同操作条件的电堆性能变化实验

三、系统控制分析软件说明：
1 、电堆工作温度、冷却水进 / 出口温度、预热增湿温度、氢气 / 空气供气压力、尾气排放压力、电堆输出和负载消耗电流、电压、功率等各参数的显示；
2 、负载实验方式、控制参数（包括设定温度、设定压力、电磁阀通断时间、报警限值、定电流、定电压、定电阻、定功率设定值、控制器参数等）的设定；
3 、不同操作条件下的电堆输出性能检测， V-I 、 P-I 、 P-V 的动态变化曲线显示；
4 、电堆温度控制、氢气 / 空气供气压力控制、循环冷却水温度 / 流量控制、尾气排放压力 / 周期控制；
5 、不同操作条件下，电堆性能曲线比较；电堆输出性能评价。

电堆反应气体压力控制界面输出          电堆尾气排放周期控制界面
