JGJB-W12 型 中央空调实训考核装置（网络型）

JGJB-W12 型 中央空调实训考核装置（网络型）

一、产品概述

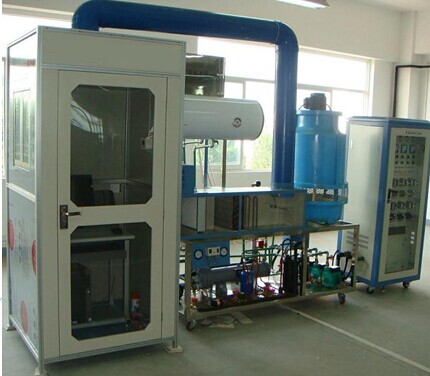

JGJB-W12 型中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱 FX2n-48MR PLC 可编程控制器及工业总线控制，由计算机通过通信总线与 PLC 进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

一）功能

•  中央空调系统的认知及使用

•  制冷原理与热交换技术

•  中央空调系统常用传感器识别与应用

•  中央空调的 PLC 编程与控制应用

•  中央空调的运行操作及考核

•  中央空调运行保护与日常维护操作考核

•  中央空调故障维修及考核

•  变频器应用

•  触摸屏应用

•  计算机数据采集与组态控制技术应用

•  网络通讯技术及其应用。

（二）配置

1 、 电气参数

工作电源：三相五线 380V±10% ， 50Hz

安全保护：具有接地保护，漏电保护，过流保护。

额定功率： <5KW

2 、系统对象配置

设备整体与实际中央空 调系统结构相同，采用 开放式不锈钢框架 结构，各部件布局合理操作方便。系统 由 制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。

（ 1 ）制冷机组

由压缩机、 螺旋式 冷凝器、 螺旋式 蒸发器、 储液罐、热力膨胀阀、视液镜、干燥过滤器等 组成 ，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为 R22 。

（ 2 ） 冷却水系统

由 1 套喷淋式冷却塔机组、 2 台冷却水泵 组成，主要完成制冷机组冷却散热工作。

（ 3 ） 冷冻水系统

由 2 台冷冻水泵、分水器、集水器、膨胀水箱等 组成，主要完成制冷机组的冷冻水循环工作。

•  制热系统

由 模拟锅炉（电加热式）、 1 台热水泵 组成，主要完成制热工作。

（ 5 ） 空气调节系统（风管组件）

由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。

（ 6 ） 模拟房间

由 1 套风机盘管、 1 套温度控制器及风量调节系统 组成，主要完成房间的温度设定与空气调节作用。

•  控制装置配置

整个中央空调采用 PLC 可编程控制器及工业总线控制，由计算机通过通信总线与 PLC 进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。

•  PLC: 三菱 FX2N-48MR

•  变频器： 三菱 FR-S540E-0.75K-CH

•  触摸屏： 7 英寸彩色触摸屏

•  软件配置

•  PLC 编程软件，配套 PLC 实训程序及实训指导书。

•  中央空调配套组态软件。

（ 3 ）网络监控及智能考核软件，实现教师台和学生台电脑（ 30 台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。 通讯配置

可以实现多台电脑联网控制系统 。

•  工具仪表配置

1 、品牌台式微机 1 台 （校方自备）

2 、数字万用表 1 个

3 、 装配工具 1 套

( 三 ) 、中央空调配置清单

( 四 ) 、 JGJB-W12 型中央空调实训考核台（网络型）系统构成图
