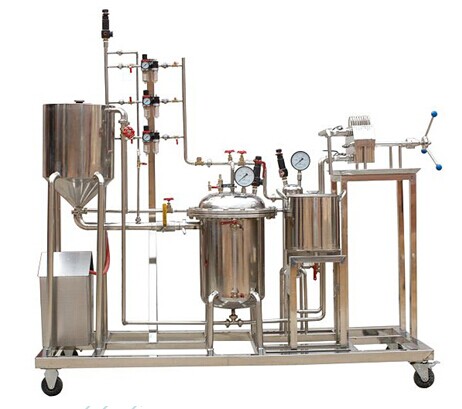

JG-GLBK 型 恒压板框过滤实验装置

一、功能：
1 、能够完整清晰的体现板框压滤机的构造和工艺流程；
2 、掌握过滤的基本原理及方法；
3 、测定过滤常数 K 、 qe 、τ e 及压缩性指数 s ，通过压力改变，体现操作压力对过滤速率的影响。
4 、观察过滤终了速率与洗涤速率的关系。

二、主要配置：
板框过滤机、混合搅拌槽（压力容器）、残液槽、计量槽、空压机、压力仪表、洗水槽、搅拌电机、控制阀、实验台架、控制屏等。
二、技术参数：
1 、板框过滤机：过滤面积 4 × 0.4m2 ，过滤介质：帆布。
2 、混合搅拌槽：容积大于 30L ，其上有：搅拌装置、压力仪表、活动加料口、空压机接口、视镜等，由特厚金属材质精制。
3 、残液槽：对加压过滤初始阶段的泄漏液体回收，由 PVC 材质精制。
4 、计量槽：容积约 12L ，由优质透明有机玻璃制成。
5 、空压机：排气量 0.036m3/h ，压力： 0.7MPa ，功率： 750W 。
6 、搅拌电机：转速： 0-200 转 /min ，可据实验阶段的进行或溶液浓度随时调节搅拌速率。
7 、实验台架为 304 精致不锈钢；装置结构紧凑，外形美观，流程简单 , 操作方便。
8 、外形尺寸： 1600 × 500 × 1300mm 。
