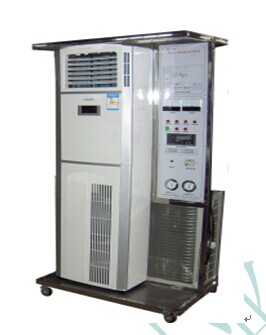

,;,; 该装置采用真实空调为实训对象,可使学员能够真正地学到相应的技术技能,装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成,在制冷系统流程板上配置相应的压力及温度表,可以直接观测到制冷系统的各点工作时的参数,通过分析参数 , 可以了解制冷系统的工作状态 , 提高学生对制冷系统的分析判断能力。 ![](images2/ja42.jpg)
,;
一、主要技术参数
1 .工作电源: AC220V 50Hz ± 5% (单向)
2 .外形尺寸: 1100 × 800 × 1800mm
3 .整机功耗: 1100W
4 、适用电压范围: 160V ~ 253V
5 、最大遥控距离 8m ,角度 90 度。
6 、噪声:内机 37-44dB ,外机是 55-65dB 。
7 、环境温度: -5 ℃ — 40 ℃
8 、相对湿度:≤ 85% ( 25 ℃ )
9. 配备 无线智能考核系统:
该智能考核系统采用新型无线网络联网 ,无需交换机、网线等,通信稳定、便捷。主要由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶 触摸显示屏 、 触摸屏、 微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,考核系统可实现功能:能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点误排次数 , 具有发卷功能,具有提交功能,具有个人登录密码设置功能 , 具有打印功能 , 具有答题次数限制功能。
二、主要功能:
,; 1 .学习掌握柜式空调制冷系统及原理,可以更好的掌握维修技术。
,;2. 学习掌握柜式空调控制电路的结构、组成及工作原理。
,;3. 可设置 13 个故障点,学生可根据故障现象在故障检测板上进行检
,;,;,; 测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
,;,;,; 运行,电脑自动设置故障,学生动手排查维修,电脑自动记录、
,;,;,; 评分、打印等功能。
,; 4. 由于是应用真实的空调,可以进行折装、制冷剂的充加等基本实训。
5. 具有温度巡测功能,数码显示,温度巡测器可检测制冷制热实验设备的各关健部位的作温度,提供实验数据。可检测的关键点分别是:
,; 正常环境温度
,; 空调压缩机排气管
,; 空调压缩机回气管
,; 空调冷凝器排风口
,; 空调蒸发器出风口
6. 智能排故系统 特点:
,; 计算机可以监控 1-126 台空调制冷制热智能考核台。
,; 已设置 13 个故障点。(并可以扩展故障点)
,; 具有发卷功能。
,; 具有收卷功能。
,; 具有单台试卷清零功能和全部试卷清零功能。
,; 具有自动检测各空调制冷制热智能考核台的通讯联机情况。
,; 可以生成学生个人成绩单。
,; 可以对学生考核情况进行统计、分析。
,; 可设置进入系统密码及修改密码。
,; 具有打印功能。
,; 具有答题次数限制功能
三.实训项目 :
1) 整流电路故障;
2)12 伏电源电源电路故障;
3) 5 伏电源故障 ;
4) 室内温控探头不良;
5) 室外温控探头不良;
6) 遥控接收头损坏;
7) 不制热 ;
8) 不制冷;
9) 室内风机损坏;
10) 室外风机埙坏;
11) 风机电容器损坏;
12) 蜂鸣器故障;
13) 风向调节失控。
,;
|
