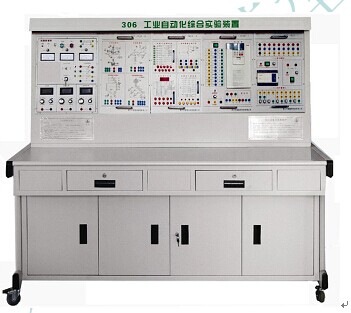

JG-306 工业自动化综合实验装置,实验台

本装置集 电气控制 、 可编程控制器 （ PLC ） 、 变频调速器 、 触摸屏 于一体，单元挂箱组合设计，结构合理，功能齐全，实验方便。整套设备硬件、软件配置齐全，每个机种都可以单独进行实验操作训练，也可以进行可编程控制器（ PLC ）、变频调速器、触摸屏的组合功能应用实验，使学生全面地，系统地掌握可编程控制器（ PLC ）、变频调速器、触摸屏的结构原理、组合配置、综合应用、安装操作及检测维护。组建了 485 及计算机网络，通过组态软件 MCGS 、智能考核软件、智能监控系统软件与硬件配合，达到远程监控、满足职业技术考核

鉴定，对高技能人才进行职业培训，让学生实操训练、编程训练。充分体现了科学性、先进性，实现了信息化、网络化、智能化、监控性、实时性、拓展性、互动性、系统性、安全性。属 “ 现代工业自动化系统 ” 教学的先进设备。

二、主要技术参数：
1 、输入电源： AC380V±5% （三相五线） 50HZ
2 、额定电流： 5A
3 、环境温度： -5 ℃ -40 ℃
4 、相对湿度： ≤90% （ 25 ℃ ）
5 、外形尺寸： 1750×700× 1626mm
6 、 PLC ： 西门子公司 主机 , 触摸屏
7 、变频器： 西门子公司变频器 0.75KW 380V 三相

8 、 触摸屏 ：昆仑通态 7 寸彩显

三、系统特点

1 采用模块化挂箱方式，配备有交直流电源、测量仪表，低压电气器件，装有 PLC 模块、变频器模块、触摸屏模块。实验时将所需的模块挂在实验台上即可。只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资，外形美观

2 电气控制线路元器件都装在挂箱内部，将接线引出至面板上的安全插座；学生可自行接线、布线，构建控制系统 , 实训特点明显，同时具有一定的扩展性 , 操作方便、更换便捷 , 所有的元器件都通过导线引到安全插座上，学生接线时只需在插座上进行连线，有利于保护元器件 , 操作内容的选择具有典型性、实用

性 .

3 技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；

4 装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），可设定学生实验时间，到点自动切断电源，自动记录误操作次数，为学生实训技能的考核提供了一个统一的标准 , 如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用

四、装置配备

1 实验桌

双层亚光密纹喷塑结构，挂箱式设计，冷轧钢板、防火耐磨桌面板；下面设有存放仪器的柜子和存放工具用的抽屉，结实牢固、美观大方。

2 实验台

装有 3 只镜面精密指针式交流电压表；实验台的供电急停按钮和启停开关控制，通过电压表可分别指示电网的 U UV 、 U VW 、 U WU 线电压值。

3 交直流电源

1 ．可调直流稳压电源： 0--30V 连续可调，自动继电器换档，电压表指示，自动过载保护、指示和自动恢复功能，电压表指示。

2 ．固定直流稳压电源：直流 24V 输出，自动过载保护，自动恢复。

3 ．交流电源：三相四线 380V/220V 输出，电压表电流指示。

4 ．提供过压、过流、漏电保护电路，如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用

4 实验挂箱：

4 ． 1 电气控制挂箱（ 2 只）

提供熔断器（ 5A ）、交流接触器、热继电器、电子式时间继电器、按钮开关（常开、常闭）、行程开关、变压器、整流桥、能耗制动电阻三只 (100 Ω /50W 用于异步电动机的能耗制动 ) 、信号指示灯（红、绿）、万能转换开关、选择按钮、三相开关等。

4 ． 2 可编程控制器主机模块

4.2.1 选用西门子的 S7-200 的 24 点继电器型 PLC 可编程控制器。

4.3 PLC 模拟实验挂箱（ 3 只）

能完成 基本指令的练习、模拟电机正反转控制、模拟霓红灯控制、电视模拟发射塔、交通灯控制系统、自动送货装车系统、水塔水位自动控制、自动成型机系统、多液体自动控制系统、自动冲压机控制系统、电梯模拟控制系统、邮件自动分拣系统、自动洗衣机控制系统、电镀控制系统、自动售货机系统实验。

4.4 变频器实验挂箱

装有德国西门子公司三相 380V/0.37KW 变频器，将变频器接线端子引至面板

安全插座上，并装有实验所需的电位器、开关按钮等器件。

4.5 触摸屏实验挂箱

以嵌入式低功耗 CPU 为核心（主频 400MHz ）的高性能嵌入式一体化工控机。

该产品设计采用了 7 英寸 高亮度 TFT 液晶显示屏（分辨率 800×480 ），四线电阻式触摸屏（分辨率 4096×4096 ），同时还预装了微软嵌入式实时多任务操作系统 WinCE.NET （中文版）和 MCGS 嵌入式组态软件（运行版）。

7. 配套 PC/PPI 编程电缆

8. 三相异步电机： 380V/ Δ、 180W 、铝合金外壳

9. 实验导线 : 安全型 , 防触电 .

五、实验内容：

. 可编程控制器 (PLC) 部分：

1 、基本指令的练习

2 、模拟电机正反转控制

3 、模拟霓红灯控制

4 、电视模拟发射塔

5 、交通灯控制系统

6 、自动送货装车系统

7 、水塔水位自动控制

8 、自动成型机系统

9 、多液体自动控制系统

10 、自动冲压机控制系统

11 、电梯模拟控制系统

12 、邮件自动分拣系统

13 、自动洗衣机控制系统

14 、五相步进电机的模拟控制

15 、电镀控制系统

16 、自动售货机系统

17 、继电器控制实验

变频调速器部分

可作 FR-E540 型变频器的所有功能实验

1 、变频器的基本操作实验

2 、速度反馈系统实验

3 、速度定位系统实验

5 、并用操作运转实验

6 、通讯操作运转实验

7 、多段速度运转实验

8 、程序运转实验

9 、瞬时停电起动实验

电气控制部分

•,; 接触器点动控制线路
2 、接触器自锁控制线路
3 、点动控制又可自锁控制线路
4 、接触器联锁正反转控制线路
5 、按钮联锁正反转控制线路
6 、按钮和接触器双重联锁正反转控制线路
7 、启动顺序控制线路 ( 一 )
8 、启动顺序控制线路 ( 二 )
9 、停止顺序控制线路
10 、两地控制线路
11 、手动接触器控制串联电阻降压启动电路
12 、时间继电器控制串联电阻降压启动电路
13 、接触器控制 Y-△ 降压启动控制电路
14 、时间继电器控制 Y-△ 降压启动控制电路
15 、异步电动机能耗制动控制线路
16 、 C620 车床的电气控制

触摸屏：

触摸屏组态控制三相电机启动停止

触摸屏组态控制三相电机正反转

触摸屏组态控制三相电机运行时间

触摸屏组态控制变频器调速

综合部分：（实物）

1 、 PLC 电动机单向点动控制

2 、 PLC 电动机单向连续运转控制

3 、 PLC 电动机单向连续带点动控制

4 、 PLC 电动机多地控制

5 、 PLC 电动机顺序控制

6 、 PLC 电动机双重联锁正、反转控制

7 、 PLC 自动往复控制

8 、 PLC 电动机串电阻降压启动控制

9 、 PLC 电动机 Y- △降压启动控制

10 、 PLC 控制变频器实验

11 、触摸屏组态与 PLC 、变频器综合控制三相异步电动机。

12 、触摸屏组态与 PLC 、变频器控制变频恒压供水系统 （具备压力采集及显示功能）

13 、触摸屏组态与 PLC 、变频器控制 中央空调（具备温度采集及显示功能）

注：计算机由学校自备（本地采购售后服务方便）

,;

,;
