JG-6410 型数字电路实验箱

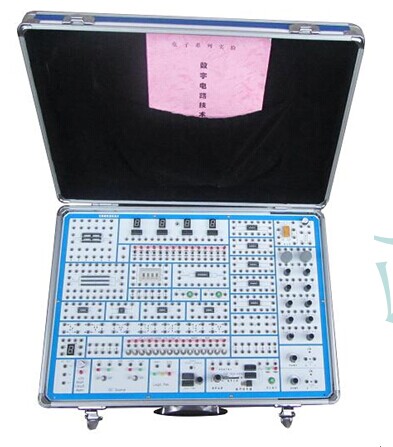

“JG-6410 型数字电路实验箱 ” 是 “ 数字电路 ” 、 “ 脉冲电路 ” 以及课程设计的基本教学仪器,同时也是产品开发及科研的基本工具之一。该产品在设计时充分考虑实验需要,并吸收了同类产品的优点,设计精良,性能稳定可靠。 ![](images2/ja28.jpg)
一、技术参数
1 、工作电源:单相交流 220V±5% 50HZ
2 、外形尺寸: 512mm × 357mm × 176mm
3 、整机功耗: <60W
4 、环境温度: -5℃ ~ 40℃
5 、相对湿度: ≤85% ( 25℃ )
二、主要设置及性能特点
1 、实验板
( 1 )母板采用 2mm 厚印制线路板制成,正面印有连线、字符等,反面是相应的印刷线路及有关元器件等。
( 2 )母板上设有若干个高可靠的圆脚集成块插座( 8P 、 14P 、 16P 、 20P 、 28P 、及 40P )及 60 多根高可靠的镀银长紫铜管,供插电阻、电容、电位器和三极管等。母板上固定器件有多圈电位器、电容器、按钮开关以及晶振等。还设有 340 多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
( 3 )母板设计合理,接触可靠,实验灵活方便。彻底解决了长期使用接触不良等问题。
2 、直流电源 提供 ±5V/ 0.5A 和 ±15V/ 0.5A 的稳压源四路 , 均有短路保护自动恢复功能 , 其中 +5V 电源具有短路报警、指示功能。 `
3 、脉冲信号源 提供正、负输出单次脉冲一组和一组频率 1HZ 、 1KHZ 、 20KHZ 附近连续可调的方波脉冲源,通过频率细调多圈电位器对输出频率进行细调。
4 、三态逻辑测试笔 高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或电平处于不高不低的电平值时黄色发光管亮。
5 、电平指示 15 位红色 LED
6 、逻辑开关 15 位红色 LED
7 、数字显示 四位七段 LED
8 、拨码开关 四位可逆十进制拨码开关
9 、保护箱 高强度 ABS 工程塑料保护箱,外形尺寸为:
512mmX357mmX 176mm 有把手等,造形美观大方。
10 、备有实验连接线和实验指导书等。
三、实验项目:
提供编有 22 个实验项目的详细实验指导书,具有相当的深度和广度,各级各类学校可根据自已的教学需要进行精选,还可以结合自已的要求进行改写、扩充及开发其他新的实验项目。
( 1 )晶体管开关特性、限幅器与钳位器
( 2 ) TTL 集成逻辑门的逻辑功能与参数测试
( 3 ) CMOS 集成逻辑门的逻辑功能与钳位器
( 4 )集成逻辑电路的连接和驱动
( 5 )组合逻辑电路的设计与测试
( 6 )译码器及应用
( 7 )数据选择器及其应用
( 8 )触发器及应用
( 9 )计数器及应用
( 10 )移位寄存器及应用
( 11 )脉冲分配器及其应用
( 12 )使用门电路产生脉冲信号自激多谐振荡器
( 13 )单稳态触发器与施密特触发器脉冲延时与波形整形电路
( 14 ) 555 时基电路及其应用
( 15 ) D/A 、 A/D 转换器
四、主要配置清单:
单台配置
序号 |
名 称 |
规格型号 |
数 量 |
单 位 |
备注 |
1 |
实验箱体 |
铝塑结构,高强度 ABS 工程塑料保护箱,外形尺寸为 512mm × 357mm × 176mm |
1 |
只 |
|
2 |
母板 |
2mm 厚印制线路板 |
1 |
块 |
|
3 |
集成座 |
8P 、 14P 、 16P 、 20P 、 28P 、 40P |
18 |
个 |
|
4 |
长紫铜管 |
镀银 |
66 |
根 |
|
5 |
直流电源 |
±5V/ 0.5A 和 ±15V/ 0.5A |
4 |
路 |
|
6 |
脉冲信号源 |
单次脉冲一组和一组频率 1HZ 、 1KHZ 、 20KHZ 附近连续可调的方波脉冲 |
2 |
组 |
|
7 |
逻辑测试笔 |
三态 |
1 |
只 |
|
8 |
电平指示器 |
LED |
15 |
位 |
|
9 |
逻辑开关 |
LED 指示 |
15 |
位 |
|
10 |
译码显示器 |
七段 LED |
4 |
位 |
|
11 |
拨码开关 |
四位可逆十进制拨码开关 |
4 |
位 |
|
12 |
实验连接线 |
高可靠自锁紧 |
1 |
套 |
|
13 |
实验指导书 |
|
1 |
套 |
|
|
