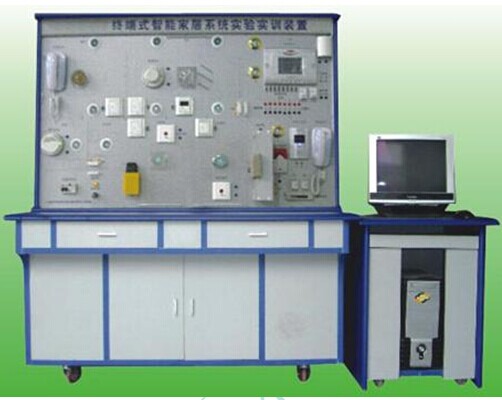

终端式智能家居系统实验实训装置能让学生进行终端式智能家居系统的基本功能演示、能通过智能终端进行对讲、开锁、拍照、留言操作，能分别通过按键、终端、遥控器、电脑、电话五种方式进行灯光控制操作，能分别通过终端、遥控器、电脑、电话四种方式进行安防控制的操作，能通过电脑进行智能灯光控制模块的编程及上、下载操作和手动按键情景模式的编程方法学习，能进行遥控器的编程操作和遥控器情景模式的编程方法的学习，能进行延迟触发的编程、继电器的编程、定时器的编程、防区与灯光电器联动的编程等操作，能进行元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。本实验实训装置能让学生进行线路故障的判断与处理、程序设置错误的判断与纠正。
2 、技术指标
工作电压：单相三线 220V ± 5% 50Hz
整机容量：＜ 200W
外型尺寸： 150 × 70 × 180cm3
安全保护：具有漏电自动保护装置和接地保护
故障设置：具有故障设置模块能进行控制器设置和硬件线路的故障设置与排除
3 、主要配置
智能家居主机 1 套
照相模块 1 个
灯光电器接口模块 1 个
可视门前机 1 台
无线接收模块 1 个
无线遥控器 1 个
五键灯控模块 4 个
编程电缆 1 个
编程软件 1 套
被动红外探测器 1 个
感烟探测器 1 个
燃气探测器 1 个
门磁 1 个
紧急按钮 2 个
声光报警器 1 只
电控锁 1 把
管理电脑 1 台
交换机 1 台
电话机 2 台
小吊灯 2 个
小壁灯 6 个
过道灯 3 个
小日光灯 4 个
小顶灯 4 个
故障设置模块 1 套
密度板双贴面进口防火板实训桌 1 只
密度板双贴面进口防火板实训屏架 1 只
145 × 85cm 优质铝塑板丝网印刷面板 1 块
密度板双贴面进口防火板电脑桌 1 只
4 、实训项目
实训一：终端式智能家居系统元件、作用、组成和原理的认识实训
实训二：终端式智能家居系统的基本功能演示操作实训
实训三：通过智能终端进行对讲、开锁、拍照、留言的操作实训
实训四：通过智能终端进行灯光控制的操作实训
实训五：通过五键灯控模块按钮进行灯光控制的操作实训
实训六：通过无线遥控器进行灯光控制的操作实训
实训七：通过电脑进行远程灯光控制的操作实训
实训八：通过电话进行远程灯光控制的操作实训
实训九：通过智能终端进行安防控制的操作实训
实训十：通过无线遥控器进行安防控制的操作实训
实训十一：通过电脑进行远程安防控制的操作实训
实训十二：通过电话进行远程安防控制的操作实训
实训十三：智能灯光控制模块的编程操作实训
实训十四：手动按键情景模式的编程方法的学习
实训十五：遥控器的编程操作实训
实训十六：遥控器情景模式的编程方法的学习
实训十七：延迟触发的编程操作实训
实训十八：继电器的编程操作实训
实训十九：定时器的编程操作实训
实训二十：防区与灯光电器联动的编程操作实训
实训二十一：线路故障的判断与处理实训
实训二十二：程序设置错误的判断与纠正实训
实训二十三：按线路图将各部分连线实训
实训二十四：设计并安装一个简易应用系统
