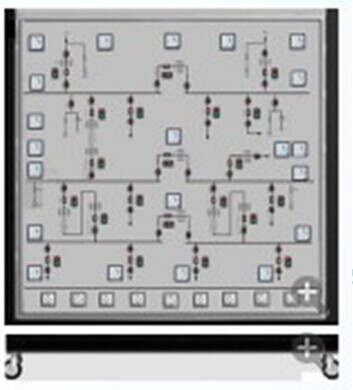

35KV/10KV/380V 网络模拟系统操作屏
JG-DLK06 型 35KV/10KV/380V 网络模拟系统操作屏
一、系统概述 35KV/10KV/380V 网络模拟系统操作屏是为中等职业学校电工电子、自动化技术等专业针对“供电系统”充分了解认识而开发设计的,系统模拟了 35KV 到 10KV ,再由 10KV 到 380V 的一种典型供电线路, 35KV 系统采用双路进线,母联分段带一路馈线连接方式; 10KV 系统采用一路主变、一路联络双路供电、母联分段连接方式; 380V 系统采用两路主变、母联分段连接方式;学生可以根据操作规程在模拟屏上进行供电系统模拟操作练习,以熟悉供电网络的组成和操作要点,各种形式的停送电及倒闸操作的操作程序,对于学生实际技能的培养可以起到良好的效果。
● 我公司大多数科研人员在工厂生产一线从事系统设计、安装调试、运行维护,又多年从事职教设备开发,真正知道企业需求什么。 ● 我们的产品设计理念来自于工矿企业,用我公司的教学设备培养的学生能做到与工厂无缝连接,着重培养学生的动手能力及岗位能力。 ● 我们的教师培训非常有特色,重点项目教学能力进行培训,我们提供整套设备的技术资料图纸,有别于很多厂商只提供实验指导,我们承诺让老师真正明白设备的组成工作原理及设计规则。 ● 我们的产品配套有电力行业仿真软件。 二、 技术参数 输入电源: 380V ± 10% 、 50Hz 容量:< 5KVA 工作环境:温度- 10 ℃~+ 40 ℃,相对湿度< 85% ( 25 ℃),海拨< 4000m 规格尺寸: 1600mm × 2000mm × 400mm 三、系统特点 各电压等级按规定的颜色做出,断路器有红、绿灯指示; 模拟 35KV/10KV/380V 系统网络图;(这是最典型的工厂供电模型,也完全可以根据用户需要模拟 350KV/110KV/10K V 供电系统,以下指标按 35KV/10KV/380V 系统介绍); 模拟变配电所采用 35KV/10KV 双母线进线; 变压器采用 2KVA 380V/380V 三相干式变压器模拟; 断路器采用交流接触器模拟; 35KV 、 10KV 、 380V 均有母联; 断路器由按扭开关操作;并且有灯光指示; 隔离开关由转换开关模拟; 模拟屏 380V 可以驱动不高于 1000W 负载;
