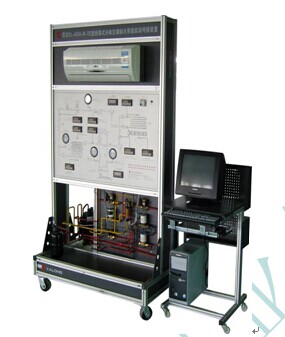

该装置采用真实空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数 , 可以了解制冷系统的工作状态 , 提高学生对制冷系统的分析判断能力。

一、主要技术参数

1 ．工作电源： AC220V 50Hz ± 5% （单相）；

2 ．外形尺寸： 1100 × 800 × 2000mm ；

3 ． . 额定输入功率 2100W ；

4 ． . 额定输入电流制冷 3.5A ；制热 6.7 A ；

5 ．制冷剂 R 407C 或 R 410A ；

4 、适用电压范围： 160V ～ 253V ；

5 、最大遥控距离 8m ，角度 90 度；

6 、噪声：内机 37-44dB ，外机是 55-65dB ；

7 、环境温度： -5 ℃ — 40 ℃ ；

8 、相对湿度：≤ 85% （ 25 ℃ ）。

二、主要功能：
,; 1 ．学习掌握壁挂式空调制冷系统及原理，可以更好的掌握维修技术。
,;2. 学习掌握壁挂式空调控制电路的结构、组成及工作原理。
,; 3. 可设置 13 个故障点，学生可根据故障现象在故障检测板上进行检
,;,;,; 测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
,;,;,; 运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、
,;,;,; 评分、打印等功能。
,; 4. 由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。

5. 具有温度巡测功能，数码显示，温度巡测器可检测制冷制热实验设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：

•,; 正常环境温度

•,; 空调压缩机排气管

•,; 空调压缩机回气管

•,; 空调冷凝器排风口

•,; 空调蒸发器出风口

6. 智能排故系统 特点：

•,; 计算机可以监控 1-126 台空调制冷制热智能考核台。

•,; 已设置 13 个故障点。（并可以扩展故障点）

•,; 具有发卷功能。

•,; 具有收卷功能。

•,; 具有单台试卷清零功能和全部试卷清零功能。

•,; 具有自动检测各空调制冷制热智能考核台的通讯联机情况。

•,; 可以生成学生个人成绩单。

•,; 可以对学生考核情况进行统计、分析。

•,; 可设置进入系统密码及修改密码。

•,; 具有打印功能。

•,; 具有答题次数限制功能

三．实训项目 :

1) 整流电路故障；

2)12 伏电源电源电路故障；

3) 5 伏电源故障 ；

4) 室内温控探头不良；

5) 室外温控探头不良；

6) 遥控接收头损坏；

7) 不制热 ；

8) 不制冷；

9) 室内风机损坏；

10) 室外风机埙坏；

11) 风机电容器损坏；

12) 蜂鸣器故障；

13) 风向调节失控。

,;
