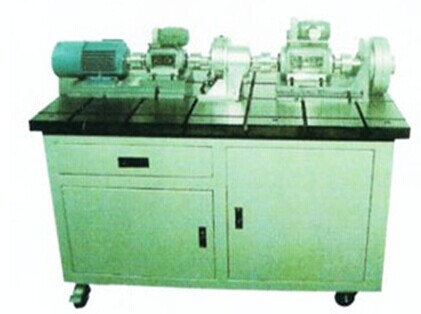

JG-JLC02 型 机械传动创意组合测试实验台
JG-JLC02 型 机械传动创意组合测试实验台以新型实验台、人机工程学等综合因素而设计，保证了机械传动性能综合测试实验台的方便性、实用性，同时也保证了实验教学功能和科研生产功能。能快速组装 30 多种组合机械传动，测试各种传动的速比、转矩、效率，可恒定加载、恒转速、恒转矩，同步适时或连续采样，能自由进行数据采集处理、工况控制与实验结果自动输出。控制精度为 0.2 ％，测量精度为 0.2 ％。
一、功能简介 1 、利用实验台的自动控制测试技术能自动测试出机械传动性能参数，如转速 n(r ／ min) 、扭矩 M(N.m) 、功率 N(K.w) ，并自动绘制出传动比、扭矩、转速等曲线； 2 、通过对某种机械传动装置和传动方案性能参数曲线的测试、来分析比较机械传动的性能特点； 3 、实验台可替代传统的单一试验台进行有关类型机械传动的基本实验，如 V 带传动实验、同步带传动实验、摆线针轮传动实验和进行多级组合传动系统布置优化实验。如：链一齿轮及齿轮一链组合实验；链一蜗轮蜗杆及蜗轮蜗杆一链组合实验；链一摆线针轮及摆线针轮一链组合实验等 26 组机械传动方案测试搭接实验； 4 、可用于生产科研实际，在 10N.m 一 50N.m 范围内对各种新型齿轮减速器、变速轴承减速器的测试。 二、试验台传动系统组合方案 1 、 V 带传动实验 2 、同步带传动实验 3 、链轮传动实验 4 、齿轮传动实验 5 、摆线针轮传动实验 6 、蜗轮蜗杆传动实验 7 、 V 带一齿轮组合实验 8 、齿轮一 V 带组合实验 9 、同步带一齿轮组合实验 1O 、齿轮一同步带组合实验 11 、链一齿轮组合实验 12 、齿轮一链组合实验 13 、 V 带一链传动组合实验 14 、链一 V 带组合实验 15 、 V 带一蜗轮蜗杆组合实验 16 、蜗轮蜗杆一 V 带组合实验 17 、同步带一蜗轮蜗杆组合实验 18 、蜗轮蜗杆一同步带组合实验 19 、链一蜗轮蜗杆组合实验 20 、蜗轮蜗杆一链组合实验 21 、 V 带一摆线针轮组合实验 22 、摆线针轮一 V 带组合实验 23 、同步带一摆线针轮组合实验 24 、摆线针轮一同步带组合实验 25 、链一摆线针轮组合实验 26 、摆线针轮一链组合实验 三、主要技术参数及性能指标 1 、动力部分 1) 三相感应变频电机：额定功率 0.55KW 同步转速 1500r ／ min 输入电 ~380V 2) 变频器：变频范围 2-200Hz 功率： 0.75KW 2 、测试部分 1) 转矩转速传感器：额定转矩。 10N.m 转速范围 0-6000r ／ min 2) 转矩转速传感器：额定转矩 50N.m 转速范围 0-6000r ／ min 3)TC-1 转矩转速测试卡：扭矩测试精度± 0.2 ％ FS 转速测量精度± O ． 1 ％ 4)lO 控制卡 ( 四路 ) 及 DA 转换卡 ( 两路 ) 3 、被测部分 1) 直齿圆柱齿轮减速器：减速比 1 ： 5 齿数 Zl=19Z2=95 2) 摆线针轮减速器：减速比 1 ： 9 · 3) 蜗轮减速器：减速比 1 ： 10 蜗杆头数 Z1=1 中心距 a=50mm 4) 同步带传动：带轮齿数 Z1=18Z2=25 节距 LP=9.525L 型同步带 3x16x80 5) 三角带传动：带轮基准直径 D1=70mm 、 D2=115mm0 型带 L 内 =900mm ；带轮基准直径 D1=76mmD2=145mm 带轮基准直径 Dl=70mmD2=88mm0 型带 L 内 =630mm 6) 链传动：链轮 Z1=17 ＼ Z2=2 滚子链 08A-1x72 ；滚子链 08A-1x52 滚子链 08A-1x68 4 、磁粉加载：磁粉制动 ( 加载 ) 器额定转矩 50N ． m 激磁电流 0~2 允许滑差功率 1_1kW 5 、主实验台：以型钢作为主框架、 1 ． 5mm 厚的优质钢板 ( 经特殊防锈处理 ) 等制作而成，全部经过特殊防锈处理、放光喷塑，外形美观大方；实验平台采用厚度为 60mm 的铸造平板，经过刨、铣、磨等多道加工艺制作而成，多条 T 形槽可方便的固定各种加速器、轴承座；尺寸： 1200( 长 )x780( 宽 )x845( 高 )( 单位： mm) 重量：约 450Kg 6 、电气控制实验台：以型钢作为主框架和优质钢板制作而成，全部经过特殊防锈处理、放光喷塑，外形美观大方；主电路：本实验台强电控制部分均隐藏于电气控制柜内，电路设有过载保护、短路保护等功能，使用安全可靠；控制电路：所有控制电路均为安全电压控制，且控制直流电源自带短路保护，外部连接控制导线均为高绝缘保护的连接导线。尺寸： 900( 长 )x780( 宽 )x845( 高 )( 单位： mm) 重量：约 60Kg 7 、数据采集控制系统：工业控制计算机： 1G 内存、 160G 硬盘 17 寸液晶显示器；两块扭矩卡：与输入、输出扭矩传感器配套 I ／ O 控制卡： 4 路 D ／ A 控制卡： 2 路；数据采集控制软件
