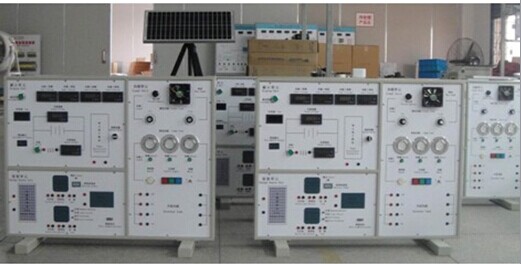

JG-GF02B 型 基础型太阳能教仪系统 / 太阳能教学实验系统

基础型太阳能教仪系统 / 太阳能教学实验系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、 PC 机监控模块，等部分组成。

  一、主要技术规格参数：太阳光电实习教学模块
1 、系统规格
◆ 系统最大电压： 21.5V
◆ 系统最大电流： 2A
◆ 系统最大功率： 25W
2 、太阳能电池规格：单晶硅太阳能电池
◆ 元件尺寸 (L*W*H) ： 621*281*28mm ，
◆ 最佳功率： 20W
◆ 最佳工作电压： 17.05 ± 0.5V
◆ 最佳工作电流： 1.20 ± 0.10A ，
◆ 短路电流： 1.34 ± 0.10A ，
◆ 开路电压： 21.0 ± 0.5V
3 、太阳能控制器规格：
3 、 1 、光电型控制器：
额定电压： 12V ，额定电流为 10A ，配置铅酸蓄电池，负载为 100W 以下的 12V 直流负载，控制单元一通道为光控输出，另一通道为多类定时输出。
3 、 2 、户用型控制器：
额定电压： 12V ，最大光电电池功率： 60W ，最大负载电流： 5A ，过放电压： 11.0 ± 0.5 ，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4 、电表规格：
◆ 电流表：× 3 个， 2A ， 显示模式︰ 0.5 ” LCD 液晶显示
◆ 电压表：× 3 个， 20V ，显示模式︰ 0.5 ” LCD 液晶显示
◆ 温度表：× 1 个， 0 ～ 99.9 ℃
5 、负载：
◆ 风扇：× 1 个，额定电压： 12V ，工作电流： 0.25A ，功率： 3W
◆ 交通灯： 2 组 (R,G,B) ，额定电压： 12V ，工作电流： 0.25A ，功率： 3W
◆ LED 灯： 1 组 (7 颗 )
◆ 蜂鸣器：× 1 个
◆ 马达：× 1 个，额定电压： 12V ，工作电流： 0.25A ，功率： 3W
◆ 开关：× 1 个
◆ 按钮：× 1 个
6 、电池：
阀控式密封铅酸蓄电池，额定电压： 12V ，额定容量 (20hr) ： 3.3Ah ，充电方法（恒压），循环︰最大充电电流为 825mA
7 、电阻器：
◆ 可变电阻，电阻值调整范围为 0 ～ 1k Ω
◆ DC/DC ： 5 个 DC/DC 电源模块
◆ 提供 DC 转 AC 模块
◆ 支援外接 PC 计算机量测太阳能电池 I-V 特性曲线 (VB 软件 or LabView)
8 、无线监控：
含 PC 端 Zigbee 无线监控模块，与太阳能教学模块 Zigbee 发射模块，透过 IEEE802.15.4 标准无线协定截取 I( 电流 )V( 电压 ) 值至 PC 端显示以便监控。
9 、系统外形尺寸；长 1100 ×宽 780 ×厚 120 （㎜）平脚 40 × 40 × 500 （㎜）附滚轮方便推动至户外教学。
10 、太阳能电池调节铝合金支架（ WF-6663A ）
◆ 最高工作高度 1695 ㎜，最低工作高度 455 ㎜，承载 8 ㎏，净重 1.8 ㎏，最大管径 26 ㎜，收缩高度 620 ㎜
一、太阳光电实习教学模块实验内容：
实验一 太阳能电池发电原理实验
实验 1-1 太阳能光电板能量转换实验
实验 1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验 3-1 光电型控制单元工作原理实验
实验 3-2 光电型控制单元充放电保护实验
实验四 用户型太阳能发电和利用实验
实验 4-1 用户型控制单元工作原理
实验 4-2 用户型控制单元充放电保护实验
实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充 DC 转 AC 外接电器实验
实验九 Zigbee 无线监测 IV 实验
实验十 单晶太阳能电池 I-V 特性曲线实验
