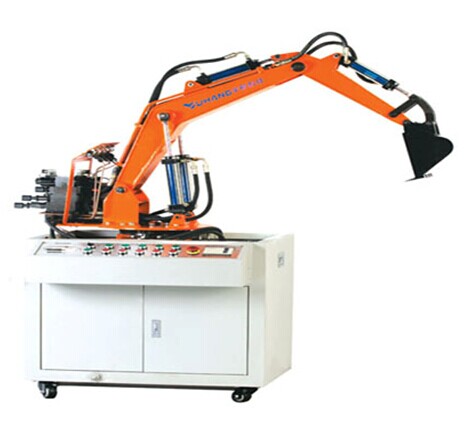

JG-WJJ02 型 挖掘机仿真实训模型

       挖掘机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压挖掘机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新综合实验台设备。

一、 实验项目

1 、 液压传动及元部件结构及工作原理；

2 、 液压挖掘机械演示控制实验；

3 、 电器控制实验，机电液一体控制实验；

4 、 液压阀块的结构及应用；

5 、 液压挖掘机械演示控制实验

6 、 十字摇杆控制回转作业，动臂提升同时平台回转

7 、 十字摇杆控制卸料作业，铲斗和斗杆工作同时大臂可调整位置高度

8 、 十字摇杆控制返回，平台回转，动臂和斗杆配合回到挖掘开始位置

二、 性能及特点

1 、 电气操作控制为旁置式，液压站放置于液压台底部。整体结构紧凑协调，美观大方，牢固性强。

2 、 挖掘机械是按照实物结构缩小比例制作，模拟现场操作 , 能够真实地体现机械的实际工况，使学生在实践中了解机械各部件结构及工作原理，实验控制采用十字摇杆控制；

3 、 实验部件采用耐压胶管，   液压元件采用华德国内品牌 ,  泵站采用变量叶片泵。

4 、 带三相漏电保护，输出电压 380v/220v ，带漏电保护，电器控制采用直流 24v ，有过压保护，防止误超做损坏设备

三、 主要技术参数

电机： AC380V   功率 1.5KW  1500r/min

变量叶片泵 :   额定流量 8ml/r  额定压力 6.3Mpa
