JGJB-ZK 中央空调实训考核台(网络型)
一、产品概述

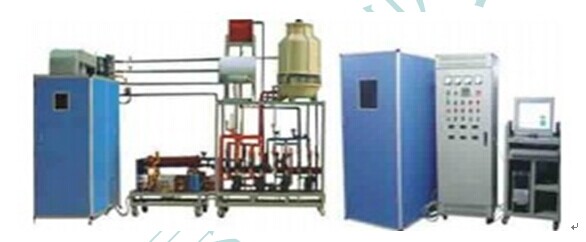

JGJB-ZK 中央空调实训考核装置(网络型)要求系统采用 3 匹水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱 FX2n-48MR PLC 可编程控制器及工业总线控制,由计算机通过通信总线与 PLC 进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
![](images2/ja34.jpg)
二、系统组成
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、 PLC 编程软件、中央空调组态监控软件、计算机、小推车。
三、 网络监控及智能考核
教师台和学生台电脑( 1 ~ 32 台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障,学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据,生成成绩单,具有打印功能。
配备 无线智能考核系统:
该智能考核系统采用新型无线网络联网,无需交换机、网线等,通信稳定、便捷。主要由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶 触摸显示屏 、触摸屏、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,考核系统可实现功能:能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点误排次数 , 具有发卷功能,具有提交功能,具有个人登录密码设置功能 , 具有打印功能 , 具有答题次数限制功能。
四、实训项目
1 、中央空调的结构及设备工作原理的全面深入了解和掌握;
2 、中央空调的启动、运行、调试技术的实训及考核;
3 、中央空调运行工况、各运行参数检测分析;
4 、中央空调控制原理的实训;
5 、 PLC 可编程控制器编程及安装调试的实训;
6 、故障判断及设备故障解除实训(故障点 16 个);
7 、数据采集技术的应用及实训;
8 、网络技术的应用及实训(远程控制)。
五、技术参数
1 、工作电源:三相五线制 380VAC 50Hz
2 、安装尺寸:长 × 宽 × 高 =800×240×250cm
3 、整机容量 : 4KW
4 、外形尺寸: 8000mm×3000mm×3500mm (长 × 宽 × 高)
四、中央空调配置清单
编号 |
名称 |
单位 |
数量 |
1 |
压缩机( 3P ) |
台 |
1 |
2 |
起动器 |
只 |
1 |
3 |
模拟锅炉 |
台 |
1 |
4 |
储液器 |
个 |
1 |
5 |
水冷机组 |
套 |
1 |
6 |
手阀 |
只 |
2 |
7 |
高低压表 |
只 |
2 |
8 |
膨胀阀 |
只 |
1 |
9 |
继电器 |
只 |
1 |
10 |
风机 |
个 |
1 |
11 |
风管组件 |
套 |
1 |
12 |
水泵 |
台 |
4 |
13 |
电磁阀(液) |
只 |
1 |
14 |
电磁阀(水) |
只 |
2 |
15 |
蒸发器 |
只 |
2 |
16 |
过滤器 |
个 |
1 |
17 |
视液镜 |
个 |
1 |
18 |
温控器 |
个 |
2 |
19 |
温控器 |
只 |
1 |
20 |
延时继电器 |
套 |
1 |
21 |
热电阻 |
只 |
8 |
22 |
模拟房间 |
套 |
2 |
23 |
模拟锅炉 |
套 |
1 |
24 |
冷却塔 |
个 |
1 |
25 |
水箱 |
套 |
2 |
26 |
不锈钢架 |
套 |
1 |
27 |
控制柜 |
台 |
1 |
28 |
微机控制接口 |
副 |
1 |
29 |
PLC 编程线 |
条 |
1 |
30 |
中央空调控制实训软件 |
套 |
1 |
31 |
实验操作指导书 |
套 |
1 |
32 |
电脑小推车 |
张 |
1 |
33 |
PLC ( FX2N-48MR ) |
台 |
1 |
34 |
温度采集模块 |
块 |
1 |
35 |
压力采集模块 |
块 |
1 |
35 |
压力传感器 |
个 |
2 |
36 |
温度传感器 |
个 |
8 |
37 |
网络交换机 |
套 |
1 |
38 |
智能答题系统 |
套 |
1 |
五、 JGJB-ZK 中央空调实训考核台(网络型)系统构成图
|
