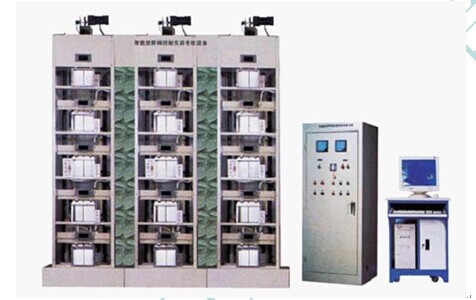

JG-DT6JS 型 智能网络型群梯控制实训考核设备 ( 技师型 )

( 技师型 ) 采用交流变频调速器与 PLC 通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台 PLC 控制， PLC 之间通过 RS-485 串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台 PLC 联机编程原理从而提高编程技能。其控制元件全电脑化，可编程，电动机驱动采用进口变频调速器，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。电梯外罩采用透明有机玻璃制造，内部一目了然，内部构件基本全部采用不锈钢，耐腐蚀性能良好，维修保养简单。整套系统的通讯接口采用开放式结构，且可以联入教学网络中，可以成为 楼宇智能化控制系统 的一部分。 设备 智能考核软件系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。

二、技术参数：
输入电源： AC380V ± 5%( 三相五线 ) 50Hz
额定功率：≤ 1KW
环境温度： -10 ℃～ 40 ℃
相对湿度：≤ 85%
外形尺寸： 1980 × 650 × 2500mm
门口尺寸： 200 × 200 （宽×高）
控 制 柜： 800 × 480 × 1850mm
变 频 器： FR-E540-0.4K-CH
Ｐ Ｌ Ｃ：三菱 FX2N-64MR
控制方式：开关量 / 数字量双控及 VVVF 技术
层 数：五层五站×三台
曳引机功率： 90W/380V
设备重量： 1000Kg
三、产品结构：
该模型电梯主要由以下部分组成：（ 四层仿真电梯模型 、 六层电梯模型 ）
1 、井道框架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是不锈钢架结构。
2 、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
（ 1 ）电动机：三相感应电动机，采用变频变压（ VVVF ）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时 , 使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（ 2 ）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压 AC220V 。
（ 3 ）减速器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
（ 4 ）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。
3 、控制屏：
（ 1 ）变频器：根据 PLC 给出的指令，对电机的电源频率、电压进行调制，使电机运行平稳。
（ 2 ）可编程序控制器（ PLC ）：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向截停，反向保留信号，自动关门等功能。
（ 3 ）安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以便 PLC 判断电梯是否处于安全状态。
4 、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5 、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6 、对重：与轿厢连接，作用是平衡轿厢的重量。
7 、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8 、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入设备，包括： 数字显层器：七划数码显示轿厢所在楼层。
（ 2 ）“ 1 ”，“ 2 ”，“ 3 ”，“ 4 ”，“ 5 ”选层按钮。
（ 3 ）关门按钮。
（ 4 ）方向指示灯：电梯运行方向指示。
（ 5 ）司机 / 自动开关。
9 、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。
10 、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
四、基本配置：

五、实验项目 :
电梯单梯运行演示
电梯群控运行演示
电梯安全保护装置演示
电梯门系统运行演示
电梯运行状态监控
电梯运行调速实训
电梯门机调速实训
电梯排故实训
电梯编程实训
