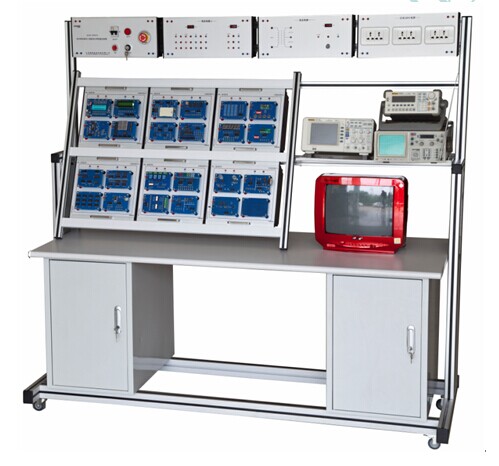

JG-WXD12 型 综合无线电调试工技能实训考核鉴定装置
一、 设备概述:
“ JG-WXD12 型 无线电调试工技能实训考核鉴定装置”是为满足各大中专院校开设的“单片机原理与应用”、“单片机技术”、“单片机原理及接口技术”、“无线电技术”、“无线电应用技术”等无线电及其应用技术教程教学大纲的要求而设计开发的无线电调试工技能实训考核鉴定装置。该实训考核鉴定装置提供了丰富的接口电路,典型的无线电应用及调试,涵盖了MCU 的各个应 用领域,所有部件均采用模块化的形式,能够为用户提供领先的应用和设计方法。单片机最小系统资源开放,CPU 芯片引脚全部引出,可以任意的连接自己的实际应用系统,方便用户开发实验。
![](images2/jb68.jpg) 该实训考核鉴定装置为 无线电调试工的技能实训考核 提供操作平台,提供可靠有效的交直流电源,并以模块化的形式提供了红外一体化接收模块、红外单管发射及接收模块、收音机操作模块、电视机操作模块、对讲机操作模块等。在该装置上完成使用测试仪器调试无线通信、传输设备,广播视听设备和电子仪器、仪表等模块的操作。
该实训装置中的实验部件均为模块化形式,每一个模块实际上给学生提供的仅仅是一个独立的接口电路,让学生自己通过查资料学习分析,然后进行设计实验。
二、技术参数
1 、输入电压:单相三线制 220V ± 10% 50Hz
2 、输出电源:交流: 220V
固定直流电源: 5DCV ,± 12DCV , 35V
可调直流电源: 1.25 ~ 30DCV
3 、装置容量:< 1.5KVA
4 、工作环境: 环境温度范围为 -5 ~ 40 ℃
5 、装置尺寸: 1800 × 708 × 1780mm (长×宽×高)
三、装置配置清单
序号 |
设备名称 |
功能描述 |
数量 |
实训台 |
1 |
实训桌 |
用于实训,铝型材(带立柱、骨架、桌面、横梁等) |
1 套 |
2 |
实训屏 |
放置实训组件模块,放置调试仪器(如示波器、频率计、扫频仪等) |
1 套 |
3 |
电源模块 |
为实训模块提供交流电源: 220VAC 。直流可调电源: 1.25~30DCV ,稳压电源: +5VDC, ± 12VDC , 35V |
1 |
4 |
电脑桌 |
铝合金结构 |
1 |
实验模块 |
5 |
无线电调试工实训系统 |
阵列式键盘( 4*4 )( JG-MCU01 ) |
1 |
16 位逻辑电平显示( JG-MCU02 ) |
1 |
单片机系统模块( JG-MCU03 ) |
1 |
1602 液晶显示( JG-MCU04 ) |
1 |
12864 点阵图文液晶显示( JG-MCU05 ) |
1 |
A/D D/A 转换实验( JG-MCU06 ) |
1 |
TLC549 串行 A/D 转换, TLC5615 10 位 D/A ,行转换 PWM 转换, LM331 电压 / 频率转换( LG-MCU07 ) |
1 |
继电器控制接口( 4 组)( JG-MCU08 ) |
1 |
直流电机控制接口( JG-MCU09 ) |
1 |
步进电机控制接口( JG-MCU10 ) |
1 |
红外线发射模块( JG-MCU11 ) |
1 |
红外线接收模块( JG-MCU12 ) |
1 |
6 位动态数码管显示( JG-MCU13 ) |
1 |
传感器输入信号转换 (8 组光藕 24V 转 5V) ( JG-MCU14 ) |
1 |
165 并串转换、 164 串并转换( JG-MCU15 ) |
1 |
I/O 口扩展( 74LS245,74LS273 )( JG-MCU16 ) |
1 |
转接板( JG-MCU17 ) |
1 |
万能板( JG-MCU18 ) |
1 |
开关量输入( JG-MCU19 ) |
1 |
RS232 通信接口, RS485 通信接口,红外线通信( JG-MCU20 ) |
1 |
PCF8563 实时时钟 / 日历 DS18B20 温度传感器 MAX813L 看门狗复位电路( JG-MCU21 ) |
1 |
USB 通信接口( JG-MCU22 ) |
1 |
超声波收发模块( JG-MCU23 ) |
1 |
IC 卡, 93C46 串行 EPROM , AT24C02 总线存储器( JG-MCU24 ) |
1 |
ISD1730 语音录放( JG-MCU25 ) |
1 |
单次脉冲与时钟( JG-MCU26 ) |
1 |
16*16 点阵显示( JG-MCU27 ) |
1 |
无线遥控发送模块( JG-MCU28 ) |
1 |
无线遥控接收模块( JG-MCU29 ) |
1 |
单端输入放大模块 ( JG-MCU30 ) |
1 |
直流稳压电源模块 ( JG-MCU31 ) |
1 |
可调稳压电源模块 ( JG-MCU32 ) |
1 |
光敏传感器模块 ( JG-MCU33 ) |
1 |
温度传感器模块 ( JG-MCU34 ) |
1 |
幅度调制与解调模块 ( JG-MCU37 ) |
1 |
综合模块 ( JG-MCU40 ) |
1 |
语音传输模块 ( JG-MCU41 ) |
1 |
视频传输模块 ( JG-MCU42 ) |
1 |
滤波器模块 ( JG-MCU43 ) |
1 |
高频头调谐电路 ( JG-MCU51 ) |
1 |
中放及图像检波电路 ( JG-MCU52 ) |
1 |
音频解调及视频放大电路 ( JG-MCU53 ) |
1 |
功放电路 ( JG-MCU54 ) |
1 |
通道选择电路 ( JG-MCU55 ) |
1 |
电源电路 ( JG-MCU56 ) |
1 |
高频发射电路 ( JG-MCU61 ) |
1 |
高频接收电路 ( JG-MCU62 ) |
1 |
功放电路 ( JG-MCU63 ) |
1 |
幅度解调电路 ( JG-MCU64 ) |
1 |
频率解调电路 ( JG-MCU65 ) |
1 |
功放电路 ( JG-MCU66 ) |
1 |
6 |
实训通用底板模块 |
JG 系列挂箱结构 |
6 |
7 |
国标电源线 |
不小于 2m 10A |
1 |
8 |
排线 |
两头压 DC3-8 插头 30cm 、 50cm |
各 5 |
9 |
串口延长线 |
1.5m |
1 |
10 |
测试线 |
K2 黑色 0.5m |
20 |
11 |
测试线 |
K2 红色 1m |
2 |
12 |
测试线 |
K2 蓝色 1m |
2 |
13 |
USB 线 |
两头扁口 1.5m |
1 |
14 |
USB 线 |
一头变口 一头方口 1.5m |
1 |
15 |
ISP 下载器 |
USB 接口 |
1 |
16 |
KEIL 仿真器 |
|
1 |
17 |
仿真器线 |
|
1 |
18 |
光盘 |
编程、程序、 USB 、取模、资料 |
1 |
19 |
使用说明书 |
|
1 |
2 、竞赛场地提供设备配置清单
序号 |
名称 |
规格 / 型号 |
数量 |
1 |
编程器 |
外置 ISP 下载器 |
1 套 |
2 |
计算机 |
安装以下软件: Protel DXP 2004 、 keil UV3 、 ISP 下载软件、 EasyPRO Programmer 、 WAVE |
1 套 |
3 |
双踪数字示波器 |
|
1 套 |
4 |
函数信号发生器 |
|
1 套 |
5 |
扫频仪 |
|
1 套 |
6 |
高频信号发生器 |
|
1 套 |
7 |
排线 |
0.2mm2*20cm*40P |
1 套 |
3 、学生自备工具清单(学生可根据自己需要更换相同功能或多功能的工具)
2 |
焊接工具 |
|
1 套 |
3 |
焊锡及助焊剂 |
|
1 套 |
4 |
吸锡器 |
|
1 套 |
5 |
集成电路起拔器 |
|
1 套 |
6 |
电子实训工具套件 |
小号一字螺丝刀、小号十字螺丝刀、中号一字螺丝刀、中号十字螺丝刀、大号一字螺丝刀、大号十字螺丝刀 |
1 套 |
7 |
剥线钳 |
|
1 套 |
8 |
平口钳 |
|
1 套 |
9 |
尖嘴钳 |
|
1 套 |
10 |
镊子 |
|
1 套 |
10 |
防静电手环 |
|
1 套 |
四、实训项目
跑马灯实训
转弯灯实训
工业顺序控制
简单 I/O 扩展
A/D 转换实训
D/A 转换实训
I2C 存储卡读写实训
语音芯片 ISD1730 控制实训(录音)
语音芯片 ISD1730 控制实训(放音)
继电器控制实训
步进电机控制实训
小直流电机闭环调速实训
LED16*16 点阵显示实训
128*64 LCD 液晶显示实训
单片机 RS232 / RS485 串行发送接收实训(双机通讯)
基于 DS18B20 的智能温度测量实训
单片机系统中的红外线通信实训
TL549 串行 A/D 转换实训
TLC5615 10 位 D/A 串行转换实训
PCF8563 实时时钟 / 日历芯片实训
MAX813L 看门狗复位电路实训
LM331 电压 / 频率转换实训
串行存储芯片 93C46 读写实训
AT24C02 I2C 总线存储器读写实训
PWM 脉冲宽度调制实训
74LS164 串进并出实训
165 并串转换实训
电子音乐演奏实训
晶闸管控制实训
传感器控制实训
USB2.0 通讯实训
光敏传感器实训
温度传感器实训
振荡器实训
混频器实训
幅度调制与解调实训
角度调制实训
角度解调实训
语音传输实训
视频传输实训
滤波器实训
收音机发射部分调试
收音机接收部分调试
对讲机发射部分调试
对讲机接收部分调试
对讲机功放部分调试
电视机接收部分调试
电视机视频传输部分调试
电视机音频传输部分调试
|
