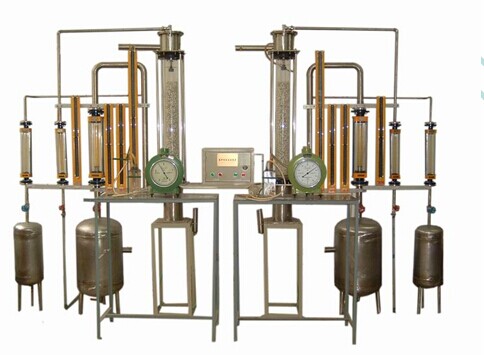

JG-XS 型 填料吸收实验装置

一、功能：
1 、   熟悉 填料吸收塔 的基本结构、工艺流程及操作方法。
2 、   观察填料吸收塔液泛等流体力学行为。
3 、   测定在干、湿填料状态下填料层压降与空塔气速的关系。
4 、   测定总传质系数 Kya ，并了解其影响因素。

二、主要配置：
蓄水箱、水泵、风机、混合稳压罐、吸收塔、转子流量计、湿式气体流量计、 U 型压差计、压力仪表、温度仪表、实验台架及控制屏等。
三、技术参数：
1 、蓄水箱：容积约 30L ，优质 PVC 或不锈钢材质精制而成。
2 、水泵：不锈钢微型增压泵，功率： 90W 。
3 、风机：采用低噪音中压风机，转速： 2800 r/min ，风量： 450 m3/h ，风压： 120mmH2O ，效率： 66 ％，功率： 250w ，工作电压： 220V ，风量可调范围： 0 － 600 m3/h 。。
4 、混合稳压罐：不锈钢制作，对空气和二氧化碳气体或其他实验气体充分混合、稳压后输出。
5 、吸收塔：采用填料吸收塔，尺寸：φ 100 × 800mm ，塔体为透明有机玻璃，便于学生观察相关实验现象。填料：φ 10 × 10 × 1mm 瓷拉西环，吸收介质：二氧化碳气体，吸收剂：水。
6 、流量计：气体转子流量计两个，大流量液体转子流量计一个，湿式气体流量计一个。
7 、压差计： U 型压差计，观察填料洗吸收塔的上下塔压降变化。
8 、压力仪表：测量范围 0-2.5MPa ，精度 0.5 级；温度仪表：测量范围 -50 – 150 ℃，精度 0.5 级。
9 、实验台架为 304 精致不锈钢；装置结构紧凑，外形美观，流程简单 , 操作方便。
10 、外形尺寸： 1700 × 550 × 1700mm 。
