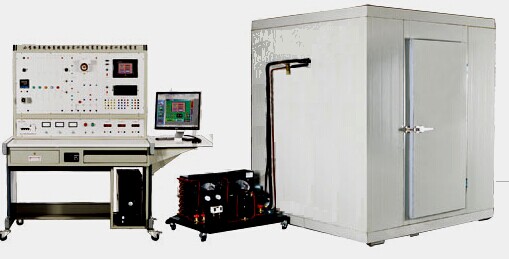

JGRHXK-1 型小型冷库制冷系统综合实训考核装置

JGRHXK-1 型小型冷库制冷系统综合实训考核装置

JGRHXK-1 型 小型冷库制冷系统综合实训考核装置” 是根据教育部“振兴 21 世纪职业教育课程改革和教材建设规划”的教学要求,按照职业学校的教学和实训要求研制和开发的产品。

该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。

一、装置特点

1. 该实训考核装置具有电力拖动控制、 PLC 控制和触摸屏控制三种控制方式,配温度传感器及采集模块,可进行数据采集

2. 直观性强:装置采用敞开式设计,控制电路及制冷管路系统直接展现出来,器件贴有名称标识,学生可直观认识各种器件

3. 实训性强:可以进行单独的 PLC 实训和触摸屏实训;通过组态软件用户可以进行二次开发,通过连接 PLC 进行模拟仿真

•  技术性能

1. 输入电源:三相四线(或三相五线) ~ 380V ± 10% 50Hz

2. 工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度 < 85%( 25 ℃ ) 海拔< 4000m

3. 装置容量:< 5.5kVA

4. 制冷剂: R22

5. 制冷量: 5.3kW

6. 重 量: 300kg

7. 外形尺寸: 400cm × 200cm × 200cm

•  基本配置及功能

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成

1. 电源控制部分

(1) 交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值

(2) 安全保护体系:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护

2. 测量仪表

•  指针式电压表:量程 0 ~ 450V ,精度 2.5 级

•  真空压力表:量程 -0.1 ~ 1.5MPa

•  真空压力表:量程 -0.1 ~ 3.5MPa

•  数显温度表:采用 PT100 传感器,测量范围 -50 ~ 150 ℃

3. 小型冷库电气控制考核板

面板上印有小型冷库电气控制原理图,并设有相应测试点及信号灯,便于学生分析测量。

4. 风冷制冷机组

包含 3 匹全封闭制冷压缩机、风冷冷凝器、 视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成

5. 拼装式冷库: 库体尺寸为 192cm × 192cm × 220cm ,内部装有库灯、风机盘管蒸发器、化霜加热丝等,冷库外面留有出水口

6. 主机实训模块 : 配置西门子 CPU224 PLC ( AC/DC/RLY )主机, 集成数字量 I/O ( 14 路数字量输入 /10 路数字量输出)、一个 RS-485 通信口, 含有 PPI 、 MPI 通信,配套 PC/PPI 编程电缆

7. 温度采集模块 : 配置西门子 EM231 模拟量模块,集成 4 路模拟量输入

8. 触摸屏实训模块:配置 5.7 英寸 STN256 色触摸屏,一个 RS-485 通信口(与 PLC 通信),一个 RS-232 通信口

9. 实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定

•  实训项目

•  小型冷库的电气控制实训

•  小型冷库制冷系统启动、运行、调试、保护技术

•  PLC 可编程控制器实训

•  触摸屏技术应用实训
