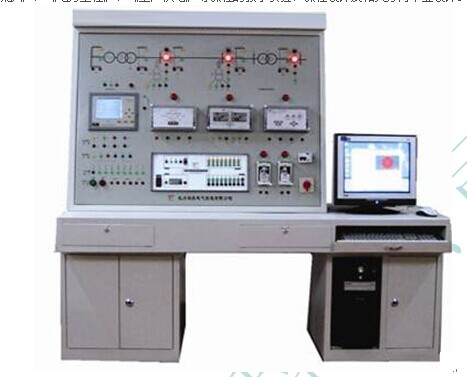

JG-DLK02 型 多功能微机保护与变电站综合自动化实验培训系统

一、适用课程：
       JG-DLK02 型 多功能微机保护与变电站综合自动化实验培训系统适用于电气类专业《电力系统继电保护》、《电力系统微机保护》、《电力工程》、《工厂供电》等课程的教学实验、课程设计及相关方向毕业设计。

二、系统构成：
1. 常规继电器：电流继电器、电压继电器、功率方向继电器、差动继电器、阻抗继电器、信号继电器、时间继电器、中间继电器、闪光继电器
2. 多功能微机保护实验装置
3. 微机型继电保护试验测试仪
4. PC 机，配套提供控制测试仪的继电保护信号测试系统软件和多功能微机保护实验培训系统软件
5. 接触器、控制回路板、信号灯、接线孔、标准测试线、开关、直流电源模块
6. 实验台体，台面上有线路模拟图和控制回路图
三、实验项目：
1. 常规继电器特性实验
  1) 电流继电器特性实验：测试继电器的动作值、返回值、返回系数
  2) 电压继电器特性实验：测试继电器的动作值、返回值、返回系数
  3) 功率方向继电器特性实验：测试继电器的动作范围、最大灵敏角、死区电压、测试角度特性和伏安特性、测试继电器的电流和电压潜动现象
  4) 差动继电器特性实验：测试继电器的动作差动电流、测试差动继电器的制动特性（可手动描点，也可自动绘制制动特性曲线并在显示器上显示）
  5) 方向阻抗继电器特性实验：测试继电器的最大灵敏角、自动及手动测试继电器的动作特性（可手动描点，也可自动绘制动作特性曲线并在显示器上显示）、校验整定阻抗、检查继电器的记忆作用
  6) 中间继电器特性实验
  7) 时间继电器特性实验
  8) 信号继电器特性实验：信号继电器的动作复归实验
2. 数字式继电器特性实验
  1) 数字式电流继电器特性实验：测试继电器的动作值、返回值、返回系数
  2) 数字式电压继电器特性实验：测试继电器的动作值、返回值、返回系数
  3) 数字式功率方向继电器特性实验：测试继电器的动作范围、最大灵敏角、死区电压、测试角度特性和伏安特性、测试继电器的电流和电压潜动现象
  4) 数字式差动继电器特性实验：测试继电器的动作差动电流、测试差动继电器的制动特性（可手动描点或自动绘制制动特性曲线）
  5) 数字式阻抗继电器特性实验：可对全阻抗圆特性、方向阻抗圆特性、偏移阻抗圆特性、四边形阻抗圆特性、直线型阻抗圆特性等多种特性的阻抗继电器进行测试。可测试继电器的最大灵敏角、校验整定阻抗、检查继电器的记忆作用、自动及手动测试继电器的动作特性（可手动描点或自动绘制动作特性曲线，选择自动测试方式时可以在显示器上看到各种特性曲线的绘制过程）
  6) 数字式反时限电流继电器特性实验（可以在显示器上看到反时限特性图的绘制过程）
  7) 数字式零序电流、电压继电器特性实验
  8) 数字式负序电流、电压继电器特性实验
  9) 数字式反时限零序、反时限负序电流继电器特性实验
3. 微机保护综合实验
(A)10kV 线路保护综合实验（可设置任意实验模型，并能进行故障录波）
  1) 模拟系统正常﹑最大﹑最小运行方式实验
  2) 模拟系统不同地点发生各种类型的短路实验
  3) 10kV 线路微机保护装置基本功能试验
  4) 电流速断保护动作范围测试实验
  5) 限时电流速断保护动作范围测试实验
  6) 定时限过电流保护动作范围测试实验
  7) 反时限过电流保护动作测试实验
  8) 三段电流保护配合动作实验
  9) 二段电流保护配合动作实验
  10) 运行方式对保护灵敏度的影响及灵敏度校验
  11) 负载变化时各保护动作情况实验
  12) 后加速动作实验
  13) 三段电流保护与自动重合闸综合实验
  14) 功率方向过电流保护实验
  15) 零序电流保护实验
  16) 零序电压保护实验
(b)35kV 线路保护综合实验（可设置任意实验模型，并能进行故障录波）
  1) 模拟系统正常﹑最大﹑最小运行方式实验
  2) 模拟系统不同地点发生各种类型的短路实验
  3) 35kV 线路微机保护装置基本功能试验
  4) 电流速断保护动作范围测试实验
  5) 限时电流速断保护动作范围测试实验
  6) 定时限过电流保护动作范围测试实验
  7) 反时限过电流保护动作测试实验
  8) 电流电压连锁保护实验
  9) 低电压闭锁电流保护动作测试实验
  10) 负载变化时各保护动作情况实验
  11) 三段电流保护配合动作实验
  12) 二段电流保护配合动作实验
  13) 运行方式对保护灵敏度的影响及灵敏度校验
  14) 后加速动作实验
  15) 三段电流保护与自动重合闸综合实验
  16) 功率方向过电流保护实验
  17) 零序电流保护实验
  18) 零序电压保护实验
(c)110kV 线路保护综合实验（可设置任意实验模型，并能进行故障录波）
  1) 模拟系统正常﹑最大﹑最小运行方式实验
  2) 模拟系统不同地点发生各种类型的短路实验
  3) 110kV 线路微机保护装置基本功能试验
  4) 距离 I 段（方向圆特性）动作范围测试实验
  5) 距离 II 段（方向圆特性）动作范围测试实验
  6) 距离 III 段（方向圆特性）动作范围测试实验
  7) 距离 I 段（四边形特性）动作范围测试实验
  8) 距离 II 段（四边形特性）动作范围测试实验
  9) 距离 III 段（四边形特性）动作范围测试实验
  10) 负载变化时各保护动作情况实验
  11) 三段距离保护配合动作实验
  12) 测试运行方式是否对保护灵敏度有影响实验
  13) 4 段零序电流保护动作实验
  14) 4 段零序过电流保护灵敏度测试实验
  15) 3 段距离保护及 4 段零序过电流保护配合动作实验
  16) 后加速动作实验
  17) 三段距离保护与自动重合闸综合实验
  18) 系统振荡对距离保护动作影响实验
(D) 变压器保护综合实验（可设置任意实验模型，并能进行故障录波）
  1) 模拟系统正常运行实验
  2) 模拟系统不同地点发生各种类型的短路实验
  3) 变压器微机保护装置基本功能试验
  4) Y/ △ -11 变压器差动速断保护实验
  5) Y/ △ -11 变压器比率制动差动保护实验
  6) Y/ Y -12 变压器差动速断保护实验
  7) Y/ Y -12 变压器比率制动差动保护实验
  8) 变压器电流速断实验
  9) 过电流保护实验
  10) 低电压起动的过电流保护实验
  11) 复合电压起动的过电流保护实验
  12) 过负荷保护实验
  13) 负载变化时过负荷保护动作情况实验
  14) 零序过电流保护实验
  15) 零序过电压保护实验
(E) 电容器保护综合实验（可设置任意实验模型，并能进行故障录波）
  1) 模拟系统正常运行实验
  2) 模拟系统不同地点发生各种类型的短路实验
  3) 电容器微机保护装置基本功能试验
  4) 限时电流速断保护实验
  5) 过电流保护和过电流保护配合动作实验
  6) 限时电流速断保护
  7) 零序过电压保护实验
  8) 零序电流保护实验
  9) 过电压保护实验
  10) 母线失压保护实验
4. 电气二次控制回路实验
  1) 重复动作手动复归的中央音响信号装置实验
  2) 具有灯光监视的断路器控制回路实验
  3) 闪光继电器构成的闪光装置实验
  4) 带防跳回路的断路器控制回路实验
  5) 就地手合、手分断路器实验
5. 自行设计的常规继电器组合实验
可对实验台现有的各种常规继电器进行正确的连线后模拟实际中的各种继电保护，并由测试仪对这些保护进行测试实验。可模拟的继电保护包括：电流速断保护、限时电流速断保护、过电流保护、带方向的电流速断保护、带方向的限时电流速断保护、电流电压联锁速断保护、带时限电流电压联锁速断保护、低电压启动的过电流保护等。
6. 常规继电保护与微机保护动作比较实验
7. 自行设计的继电保护实验、课程设计及毕业设计
  1) 自行设定微机保护实验模型实验
    实验者不但可以使用面板上提供的典型实验模型，也可以设计任意结构的实验模型进行实验。
  2) 新型保护原理、创新设计
    多功能微机保护实验装置部分硬件接口和通信协议开放，实验者可自行编写保护、测控、自动控制软件，下载到装置中进行测试。
  3) 继电保护课程设计
    可利用本实验台进行继电保护课程设计，方便地检验继电保护课程设计成果。
  4) 毕业设计
    可作为保护、测控、自动控制相关方向的毕业设计平台。
