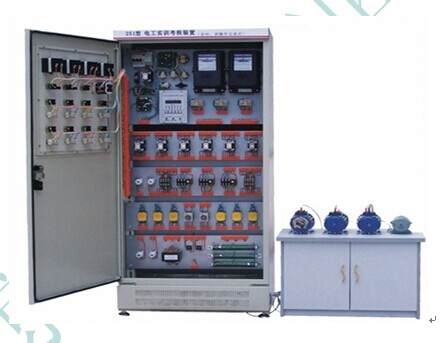

JG-251 型中级电工实训考核鉴定装置(定时、误操作记录式)
该电工实训考核装置是按照劳动和社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初、中级电工培训考核的实际情况而设计的新一代集电工理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能,同时具备多种安全措施的最新设备。能完成初、中级电工考核鉴定中的电力拖动控制与照明电路的实操项目。能满足电工上岗培训、实践操作和考核鉴定的要求。是各中专、技校、职校以及劳动职业技能鉴定部门电工电拖实操培训和考核鉴定的理想教学设备。 ![](images2/ja63.jpg)
一、产品特点
1 、考核功能
设备装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2 、安全性能
装置设有电流型、电压型漏电保护装置保障人身安全,适用学生操作的特殊要求。同时还设有过流或短路保护装置,以保证设备的安全。设备由三相五线制电源输入,电源由接触器通过起、停按钮进行控制,设有三相电压表指示。装有电流型漏电保护器,控制屏若有漏电现象,漏电流值超过一定值,即切断电源,还装有电压型漏电保护器,对总电源输出及实验过程中的接线等若有漏电现象,即报警并使装置内的接触器跳闸,切断电源确保人身安全。还设有一套过流保护装置,输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源确保设备安全。
3 、合理结构
设备以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。
4 、美观外形
装置布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。
二、实验项目
实验一 触摸开关控制白炽灯电路
实验二 白炽灯控制电路
实验三 人体感应开关控制楼梯白炽灯电路
实验四 声控开关控制楼梯白炽灯电路
实验五 日光灯控制电路
实验六 单相电度表直接安装电路
实验七 单相电度表间接安装电路
实验八 单相电动机起动停止控制电路
实验九 单相电动机调速控制电路
* 实验十 并励直流电动机调磁调速电路
* 实验十一 并励直流电动机电枢回路串电调速电路
* 实验十二 并励直流电动机电枢回路串电阻二级起动控制电路
* 实验十三 并励直流电动机电枢反接法正反转控制电路
实验十四 电流互感器与电流表配用接线图
实验十五 电压表、电流表安装电路
实验十六 三相四线有功电度表直接安装电路
实验十七 三相四线有功电度表间接安装电路
* 实验十八 三相四线无功电度表直接安装电路
* 实验十九 三相四线无功电度表间接安装电路
实验二十 一台电流互感器用于单相回路的接线电路
实验二十一 两台电流互感器接成不完全星形接线电路
实验二十二 三台电流互感器接成星形接线电路
实验二十三 两台电流互感器差接接线电路
实验二十四 三台电流互感器接成三角形接线电路
实验二十五 万能转换开关和电压表测量三相电压接线电路
实验二十六 异步电动机点动控制电路
实验二十七 异步电动机自锁控制电路
实验二十八 有过载保护自锁控制电路
实验二十九 异步电动机单向点动起动控制电路
实验三十 异步电动机两地控制电路
实验三十一 异步电动机联锁正反转控制电路
实验三十二 正反转点动、起动控制电路
实验三十三 双重联锁正反转控制电路
实验三十四 自动往返控制电路
实验三十五 位置开关作自动停止正反转起动控制电路
实验三十六 带有点动的自动往返控制电路
实验三十七 异步电动机星、三角控制电路
实验三十八 接触器控制星三角形控制电路
实验三十九 串电阻降压起动控制电路
实验四十 异步电动机反接制动控制电路
实验四十一 异步电动机能耗控制电路
* 实验四十二 双速电动机的切换运行控制
实验四十三 手动顺序起动控制
实验四十四 自动顺序起动控制
实验四十五 C620-1 型车床控制电路
实验四十六 电动葫芦电气控制电路
实验四十七 Y3150 型滚齿机控制电路
实验四十八 Z535 型立式钻床控制电路
* 实验四十九 CA6140 型车床控制电路
* 实验五十 X62W 型铣床控制电路
* 实验五十一 M7130 型磨床控制电路
注:带 * 号实验为定时误操作式电工实验项目
三、技术参数
1 、输入电源: AC380V ± 5%( 三相五线 ) 50 ± 1Hz
2 、额定电流: 5A
3 、相对温度: -5 ℃~ 40 ℃ 相对湿度:< 75% ( 25 ℃)
4 、外形尺寸: 750 × 550 × 1800mm
5 、设备重量: 200kg
四、装置的基本装备
该装置按照标准电气控制柜设计制造 ( 规格: 750 × 550 × 1800mm) ,充分利用双面空间位置,柜内装有定时器及误操作报警记录仪;装置设有电流型、电压型漏电保护装置;过流保护装置。
完成各种照明电路所需的单相电度表、三相有功表、无功表、日光灯、白炽灯、单联开关、双联开关、触摸开关、人体感应开关、声控开关、插座等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表等。元器件全部采用优质名牌产品。为了延长电器的使用寿命,各电器的接点都先与接线端子相连,再让学生在接线端子上接线,以求经久耐用。还配备一台单相交流电机、三台三相交流异步电机和一台直流电机(配备专用电机柜),通过该电动机支持可作各种实验。
,;
,;
|
|
,;
|
|
