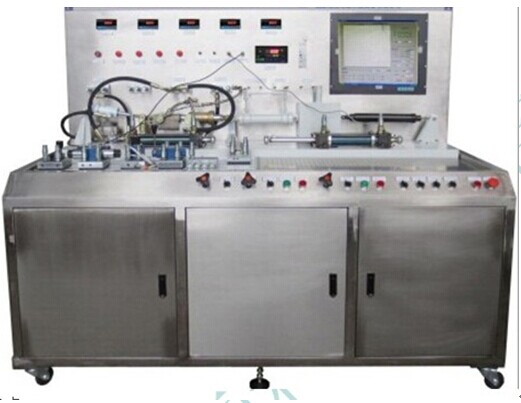

JG-FJY01 型 比例伺服实验台 / 飞机刹车及液压元件伺服服综合测试台

    主要做为企业员工液压教学培训使用，全套实验台我公司根据用户要求进行研发设计。所供实验台的性能的完整性和技术的先进性，能满足用户提供的工艺参数要求及功能要求，满足员工的技术培训要求，同时还需兼顾比例阀的调试。

一、产品特点：

     该测试的比例阀品牌为德国力士乐，通径为 6 、 10 两种均带内置放大器，放大器输入信号为± 10V  和 4-20mA 两种，供电电源为 DC24V 。放大器插头接口为 DIN 43 563-BF6 -3-PG 。

     比例伺服实验台 的测试功能为测试比例阀的死区，滞缓，重复精度，对称度，线性度。整体参数采用计算机辅助，所有曲线和参数体现在计算机中画面，非常直观。

     液压系统中油箱和管道整体采用不锈钢 SUS304  材料，氩弧焊焊接，并全部密封式，保证内部清洁。液压系统采用 46# 抗磨液压油。油箱装置上配有空气过滤器，液位计，温度计等辅助元件。

     该实验台放置在室内作为教具使用，由于场地有限，整套系统中的可独立的装置尽量做成分体式的，结构小巧且方便安装。

     电控中配用计算机控制，所有的压力，流量，温度等参数全部统计在计算机中，操作简单方便。电气接口按照 DIN 43 563-BF6 -3-PG  配备 2  件。一路为电压信号，电流信号。

     实验台的电控精度尤为重要，考虑到国内品牌精度达不到，整体电气控制、检测元件采用国外进口知名品牌。

     实验台中含有高配置的工控机一套，用于培训授课。

     整套实验台设计结构紧凑，操作方便，经济，简单实用。

二、设备的技术参数、性能

1 、主要技术参数：

使用介质： 46# 抗磨液压油；

系统压力：≥ 10MPa;

系统流量：≥ 40L/min ；

高压过滤器精度： 5 μ m ；

回油过滤器精度： 10 μ m

2 、技术条件及要求：

2.1  保证液压站的流量和压力满足要求。

2.2  系统各元件不得有外渗漏。

2.3  运行噪音≤   85 dB

2.4  系统清洁度    NAS 6  级

三、元件选型

油箱、管路材质：不锈钢。

液压泵、阀采用北京华德产品。

滤油器：采用 PALL 、 Hydac 产品。
