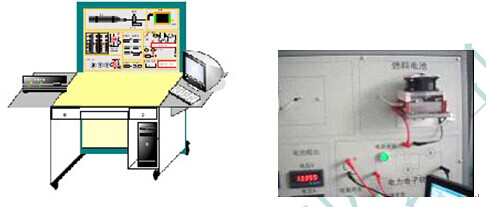

JG-XYL03 型 燃料电池发电全检测型实验系统

       燃料电池发电全检测型实验系统主要用于研究风冷型质子交换膜燃料电池堆的性能检测方法、控制策略、性能评价方法。实现燃料电池发电系统参量的全检测，对影响电堆电气输出特性的重要参数进行监控，与上位机之间的数据传输。在此基础上，研究不同操作条件下电堆输出性能变化趋势，改进控制算法，提高系统控制性能；优化电堆运行的操作条件，提高系统的发电效率。

一、定位及特色：
1 、实现燃料电池系统的电压、电流、功率、氢气流量、氢气压力、电堆温度、风扇电压、环境温度的检测与显示。
2 、实现电堆温度和尾气排放控制。
3 、制定燃料电池性能测试规则，建立电堆性能评价模型。
4 、设计制作全检测型燃料电池性能分析实验系统平台。
5 、电堆功率 100W ，仪表由系统独立 12V 供电，系统耗氢 1.5L/min ， Labview 显示界面编程。
6 、线性负载 60W 、可选电子负载 300W 、阻性负载（ LED 阵列） 50W 。

二、可完成以下实验内容：
1 、线形负载和灯泡负载电堆性能实验
2 、电堆温度寻优实验
3 、电堆温度控制实验
4 、氢气压力控制实验
5 、电堆湿度控制实验
6 、电堆性能检测实验
7 、不同操作条件的电堆性能变化实验
