产品介绍:

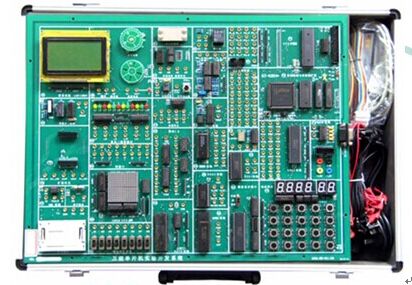

JG-EH52 型万能单片机实验开发系统
一、系统简介
本系统是《 MCS-51 单片机原理与接口》《单片机控制技术》《自动化控制》《 EDA 》等课程教学的最佳配套实验设备。 以小系统、多功能、易扩展为设计思想,主板以《 DJ-51 系列单片机实验指导书》基础实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区) ,这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
![](images2/ja30.jpg)
二、系统组成:
· 硬件:
( 1 )开发系统组成: 单片机仿真接口(仿真器外接),用户 CPU ( AT89S52 ),系统控制芯片( 1032 ), 64K 程序存储器( w27c512 ), 64K 数据存储器( 61256x2 ),开放式 4*6 键盘电路,开放式 6 位动态数码管显示电路,配有串口或 USB 通信方式,出厂配置为串口。
( 2 )输入 / 输出: 128*64 LCD 图文电路(或字符式 1602 LCD ),单脉冲发生器, 8MH 时钟分频, 8 位开关逻辑电平输入 / 输出电路,排针 ∕ 锁紧孔转接口、 16*16 LED 点阵电路,音频功放, 0 ~ 5V 可调模拟量, PWM 电路、射极跟随器, ISP 在线下载接口,打印口,用户串行接口。
( 3 )常用接口芯片: RS232/485 、 74LS273 、 74LS244 、 8279 、 0832 、 0809 、 8253 、 8250 、 8251 、 8255 、等;
( 4 )控制对象: 喇叭、温度 18B20 、 IC 卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;
( 5 )扩展单元接口: 提供总线接口,可自行扩展设计或选配我公司各种扩展模块。
( 6 )可选配逻辑分析仪;
· 软件:
系统配置 2000/xp 等操作平台的单片机仿真调试软件,支持汇编、 C51 语言编译、调试;单片机在线下载软件等。
· 电源:
系统内置高性能直流稳压电源。
· 机箱:
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点
( 1 )仿真器外接: 仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。仿真器外接,配有 Keil-c 仿真器 K51U 或其它型号仿真器。
( 2 )仿真 C8051F 单片机( SOC ): 选配 DJ-C8051F 仿真系统,可对嵌入式系统 C8051F 单片机( SOC )实验、开发的。
( 3 )支持 EDA 开发: 通过选配 EDA 扩展卡,实现 EDA 和单片机两合一,可分别控制实验电路。
( 4 )实验开放性: 实验电路单元尽可能 **** 开放 , 如开放式键盘 , 开放式显示器 , 开放式串口等 , 为适应多种方式实验提供可能。
( 5 )二次开发: 系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
( 6 )在线下载: 在线编程自动识别 , 无需开关切换,不需编程器,可直接烧录 AT89S5X 单片机。
( 7 )二种工作方式: 一是联 PC 机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用 EPROM 中的实验程序完成实验。 另配有 Labview 虚拟仪器实验例程
四、实验项目
( 一 ) 软件实验
( 1 )清零程序;
( 2 )拆字程序;
( 3 )拼字程序;
( 4 )数据区传送子程序;
( 5 )数据排序实验;
( 6 )查找相同数据个数;
( 7 )无符号双字节快速乘法子程序;
( 8 )多分支程序;
( 9 )脉冲计数实验;
( 10 )电脑时钟实验。
( 二 ) 硬件实验
( 1 ) P1 口亮灯实验;
( 2 ) P1 口转弯灯实验;
( 3 ) P3.3 口输入, P1 口输出实验;
( 4 )工业顺序控制实验;
( 5 ) 8255 A 、 B 、 C 口输出方波实验;
( 6 ) 8255 PA 口控制 PB 口;
( 7 ) 8255 控制交通灯;
( 8 )简单 I/O 扩展实验;
( 9 ) A/D0809 转换实验;
( 10 ) D/A0832 转换实验;
( 11 ) 8279 键盘显示实验;
( 12 )通用打印机实验;(打印机选配 ☆ )
( 13 )微型打印机打印字符、曲线、汉字实验;(打印机选配 ☆ )
( 14 ) I2C 储存卡读写实验;
( 15 )继电器控制实验;
( 16 )步进电机控制;
( 17 ) 8253 方波实验;
( 18 )小直流电机调速实验;
( 19 ) 16*16 LED 点阵显示实验;
( 20 ) 128*64 LCD 液晶显示实验;
( 21 ) 8250 可编程异步通讯接口实验(自发自收);
( 22 ) 8251 可编程通讯接口实验(与 PC 机);
( 23 )单片机 RS232/485 串行发送实验(双机通讯);
( 24 )单片机 RS232/485 串行接收实验(双机通讯);
( 25 ) DS18B20 单总线温度测量实验
( 26 )压力实验;
( 27 ) PWM 实验
( 28 )射极跟随器
( 三 ) 扩展卡实验(选配) ☆
( 1 ) POD1 扩展卡主持以下实验:
· 看门狗实验
· 红外线遥控收发实验
· 165 并转串
· 164 串转并
· 查询式键盘
( 2 ) POD2 扩展卡主持以下实验:
· LM331 V/F 、 F/V 实验
· 138 译码
( 3 ) POD3 扩展卡主持以下实验:
· 串行 EEPROM 93C 46 读写实验
· I 2C AT 24C 02 读写实验
· TLC549 串行 A/D 转换实验
· TLC5615 10 位 D/A 串行转换实验
· PCF8563 I2C 日历时钟实验
( 4 ) POD4 扩展卡主持以下实验:
· ISD1420 语音录放
( 5 ) POD5 扩展卡:
· 40 芯锁紧大孔引出,扩展主板以外接口芯片用。
( 6 ) POD1032 扩展卡:
· 主持 Lattice 公司: ISP1032E 芯片实验开发。
( 7 ) POD1C3 扩展卡:
· 主持 Atera 公司: EP 1C 3T144 芯片实验开发。
( 8 ) POD1C6 扩展卡:
· 主持 Atera 公司: EP 1C 6T144 芯片实验开发。
( 9 ) CAN 卡: CAN 总线通讯接口实验
( 10 )以太网卡:以太网 TCP/IP 协议接口实验
( 11 ) USB2.0 卡: USB2.0 通讯接口实验。
说明: 实验项目打 “ ☆ ” 号为选配实验。
|
