JG-GP 高频电路实验箱
产品介绍:
一、技术性能
△ 电源 : 输入: AC 220V±l0% 输出: DC ±5V,-8V,±12V, 最大输出电流均为 200mA
△ 信号源:(函数发生器 ) 输出波形:方波、三角波、正弦波频率范围:分四档 2HZ ~ 20HZ 、 20HZ ~ 200HZ 、 200HZ ~ 2KHZ,2KHZ ~ 20KHZ
幅 值:正弦波 Vp - p : 0 ~ 14V( l4V 为峰、一峰值 , 且正负对称 )
方 波 Vp - p : 0 ~ 24V(24V 为峰一峰值 , 且正负对称 )
三角波 Vp - p : 0 ~ 24V(24V 为峰一峰值 , 且正负对称 )

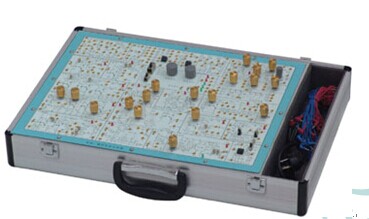

![](images2/ja31.jpg)
二、可完成高频电路实验:
⑴ 单调谐回路谐振放大器;
⑵ 双调谐回路谐振放大器
⑶ 高频功率放大器(丙类)
⑷LC 电容反馈三点式振荡器
⑸ 石英晶体振荡器
⑹ 振幅调制器(利用乘法器)
⑺ 调幅波信号的解调
⑻ 变容二极管调频振荡器
⑼ 相位鉴频器
⑽ 集成电路(压控振荡器)构成的频率调制器
⑾ 集成电路(锁相环)构成的频率解调器
⑿ 利用二极管函数电路实现波形转换。
⒀RC 集成振荡器;
⒁ 混频电路
三、可完成模拟电路实验:
1. 单级放大电路
2. 两级放大电路
3. 负反馈放大电路
4. 射极跟随器
5. 差动放大电路
6. 比例求和运算电路
7. 积分与微分电路
8. 波形发生电路
9. 有源滤波器
10. 电压比较器
11.IC 电路 RC 正弦波振荡器
12. 集成功率放大器
13. 整流滤波与并联稳压电路
14. 串联稳压电路
15. 集成稳压器
16.RC 正弦波振荡器
17.LC 振荡器及选频放大器
18. 电流 / 电压转换电路
19. 电压 / 频率转换电路
20. 互补对称功率放大器
21. 波形变换电路
22. 扬效应管实验
产品说明:
JB-GP 高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上 , 结构紧凑合理 , 使用方便 , 可完成高频电路和模拟电路课程中规定的各种实验。
该学习机工艺精良美观 , 正面浅色烤漆 , 印有原理图及符号 , 反面为印制导线 , 并焊有相应元器件 , 连接部分采用镀金孔 , 设有测试点 , 直观可靠 , 维修方便。
|
