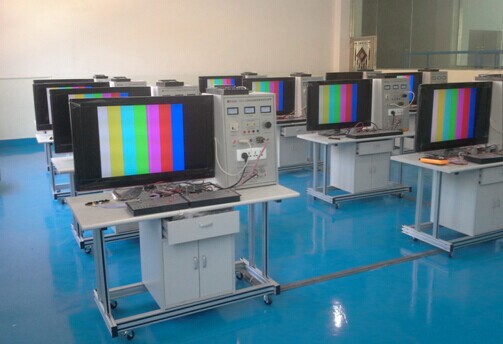

JGAWTV-21 型 家电音视频维修技能实训考核装置(智能考核型、 21 寸液晶)
无线触摸屏考核系统
一、产品概述
“ JGAWTV-21 型 家电音视频维修技能实训考核装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
![](images2/ja52.jpg)
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站 / 所的家电类专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。
我要液晶电视维修实训设备
实训台包括实训控制屏(交直流电源、彩色信号发生器、智能考核接口)、液晶显示屏和实训组件(液晶电视模块、、智能实训考核系统)。液晶显示屏: 21 寸,对比度: 600 : 1 ,亮度: 500cd/m2, 反应时间< 16ms 。液晶电视模块包括智能故障转换接口、开关稳压电路、逆变器背光驱动电路、遥控及本机键盘控制、视频信号处理、音频输出、 AD 模数转换、内置故障设置系统,可由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能答题器,学生可以通过答题器与教师电脑进行数据交换,可以对学生考核情况进行统计分析。配备实训指导书。
,;
二、技术性能
1. 输入电源:单相三线制 AC220V ± 10% 50HZ
2. 工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度< 85% ( 25 ℃ )
3. 整机容量:< 300VA
4. 安全保护:动作电流≤ 30mA 、动作时间≤ 0.1s
5. 外形尺寸: 120cm × 80cm × 135.5cm
6. 配备 无线智能考核系统:
该智能考核系统采用新型无线网络联网 ,无需交换机、网线等,通信稳定、便捷。主要由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成,并配有智能答题器。答题器是由 240 × 128 点阵蓝底背光液晶 触摸显示屏 、 触摸屏、 微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,考核系统可实现功能:能实现设备的自动监测和识别 , 能再现对实训台进行故障设置和排除并统计故障点误排次数 , 具有发卷功能,具有提交功能,具有个人登录密码设置功能 , 具有打印功能 , 具有答题次数限制功能。
,;
三、系统组成
1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
,; 实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)
2. 交流电源(均带有过流保护)
输出电源:市电不隔离输出 220V 50HZ
隔离变压器输出 220V 50HZ
14.5V 50HZ
3. 直流电源: ± 16V/+12V
4. 彩色信号发生器
( 1 )输出信号频率范围:第 12 频道
( 2 )电视信号形式:分为圆、点、格、黑白格、彩色、单色等 16 种形式,可通过按键直接选择
( 3 )输出信号:有视频、伴音(中频 6.5M )、射频输出接口)
( 4 )信号制式: PAL-D/K
5. 智能考核接口单元:答题器接口、 PC 机串行接口、彩电模块接口
(二)液晶显示器: 21 寸 对比度: 600 : 1 ,亮度: 500cd/m2, 反应时间:< 16ms
(三)实训组件
本装置由液晶彩电模块、 DVD 视盘机、智能实训考核系统组成。
1. 液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统(可由电脑随机故障点)
2. 智能实训考核系统
1 、计算机可以监控 1-126 台家用电器智能考核台
2 、已设置 10 个故障点。
3 、具有发卷功能
4 、具有收卷功能
5 、具有单台和全部实验台清零功能
6 、具有自动检测各家用电器考核台的通讯联机情况
7 、可以生成学生个人成绩单
8 、可以对学生考核情况进行统计、分析
9 、设有进入系统密码,进入系统后能够修改密码
10 、具有打印功能
11 、具有答题次数限制功能
12 、学生台配智能答题器,学生可以通过答题器与都师进行数据交换
(四)实训桌: 整体结构采用铝合金框架落地台式 ,并设有四个万向轮和四个固定调节机构,便于移动和固定,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
四、实验项目
1. 黑屏故障分析与故障演示实验 ;
2. 有声音,无图像的故障分析与演示实验 ;
3. 键控电路的故障分析与演示实验 ;
4. 遥控接收电路的故障分析与演示实验 ;
5. 无光栅 , 无声音故障分析与演示实验 ;
6. 右声道无声音故障分析与演示实验 ;
7. 左声道无声音故障分析与演示实验 ;
8. 功放电路的故障分析与演示实验 ;
9. 遥控发射电路的故障分析与演示实验 ;
10. 有光栅、无图像、无伴音的故障分析与演示实验 ;
11. 液晶端口定义实验 ;
12. 液晶电视工作电压适应范围演示实验 ;
13. 液晶电视综合性能测试实验 .
······
,;
|
