JG-6420 型模拟电路实验箱

“JG-6420 型模拟电路实验箱 ” 是模拟电路、电子技术基础以及课程设计的基本实验教学仪器。该产品充分考虑 “ 模电 ” 实验教学特点，进行精心设计，产品性能可靠，有利于培养学生的动手能力，是高等院校、职业技术学院、中专等理想的教学设备。

一、主要设置及性能特点

1 、实验板
　　　　 （ 1 ）母板采用 2mm 厚印制线路板制成，正面有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件。
　　　　 （ 2 ）母板上设有 8P 2 只、 14P 1 只、 40P 1 只高可靠圆脚集成块插座，还设有 200 多根可靠的镀银长紫铜管，供插电阻、电容、电位器和三极管等。母板上的固定实验器件有三端稳压块（如 7815 、 7915 、 LM317 等）、电容器、三极管（如 3DG6 、 3DG12 、 3CG12 等）、场效应管、可控硅、单结晶体管、 12V 信号灯、整流桥堆、二极管、稳压管（ 2CW54 等）、功率电阻、振荡线圈、扬声器、精密多圈电位器（ 10K1 只、 100K1 只）、蜂鸣器等。母板上设用 250 多个高可靠锁紧式防转叠插座（与集成块插座、镀银紫铜管及固定器件脚等已内部连好）作为实验时的连接点、测试点。
　　　　 （ 3 ）母板上配有共射极单放大器 / 负反馈放大器实验板、射极跟随器实验板、 RC 正弦波振荡器实验板、差动放大器实验板四块固定线路实验板。
　　　　 （ 4 ）母板设计新颖，实验方便可靠。彻底解决接触不良等问题。
2 、直流电源 提供 ±5V/ 0.5A ， ±12V/ 05A 稳压电源共四路，均有短路保护自复功能。
3 、交流电源 提供 0V 、 6V 、 10V 、 14V 及中心抽头 17V 两路低压交流电源（ AC50HZ ）。
4 、指针式直流毫安表 量程为 1mA ，内阻 100 欧。

5 、频率计 六位数码显示
6 、保护箱 高强度 ABS 工程料保护箱，有把手，造型美观大方。
7 、备有实验连接线及实验指导书等。

二、技术参数

    1 、工作电源：单相交流 220V±5% 50HZ
2 、外形尺寸： 512mm × 357mm × 176mm
3 、整机功耗： <60W
4 、环境温度： -5℃ ～ 40℃
5 、相对湿度： ≤85% （ 25℃ ）

三、实验内容

  提供编有 26 个实验项目的详细实验指导书，具有相当的深度和广度，各级各类学校可根据自己的教学需要进行选择，还可以结合自己的要求进行改、扩充及开发其它新的实验项目。
本实验指导书所列的实验项目如下：
　　 （ 1 ）常用电子仪器的使用
　　 （ 2 ）晶体管共射极单管放大器
　　 （ 3 ）场效应管放大器
　　 （ 4 ）负反馈放大器
　　 （ 5 ）射极跟随器
　　 （ 6 ）差动放大器
　　 （ 7 ）集成运算放大器指标测试
　　 （ 8 ）集成运算放大器的基本应用 Ⅰ 模拟运算电路
　　 （ 9 ）集成运算放大器的基本应用 Ⅱ 信号处理（有源滤波器）
　　 （ 10 ）集成运算放大器的基本应用 Ⅲ 信号处理（电压比较器）
　　 （ 11 ）集成运算放大器的基本应用 Ⅳ 信号处理（波形发生器）
　　 （ 12 ） RC 正弦波振荡器
　　 （ 13 ） LC 正弦波振荡器
　　 （ 14 ）函数信号发生器的组装与调试
　　 （ 15 ）压控振荡器
　　 （ 16 ）低频功率放大器 ⅠOTL 功率放大器
　　 （ 17 ）低频功率放大器 Ⅱ 集成功率放大器
　　 （ 18 ）直流稳压电源 Ⅰ 串联型晶体管稳压电源
　　 （ 19 ）直流稳压电源 Ⅱ 集成稳压器
四、主要配置清单：

单台配置

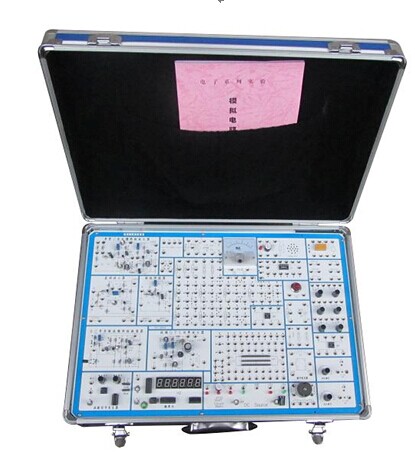

五、产品图片
